大电流探针的连接器构造及应用

一、大电流探针连接器的构造

大电流探针连接器的构造需满足高导电性、耐温性和机械稳定性，主要由以下核心部分组成：

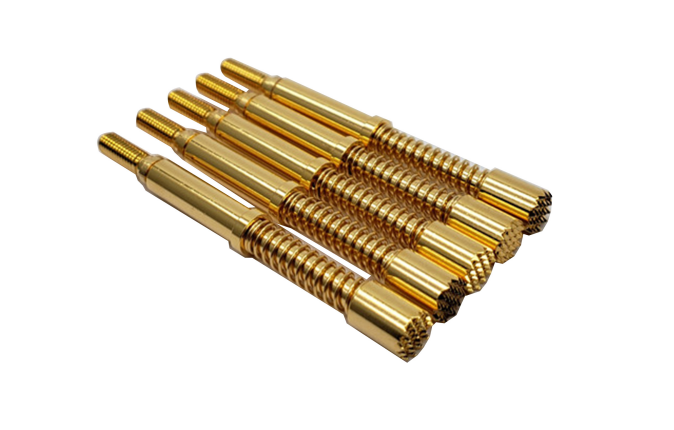

1. 探针主体

材质：通常采用高纯度铜（如铍铜、黄铜）作为基材，表面镀层（如镀金、镀镍）以降低接触电阻、提升耐腐蚀性。

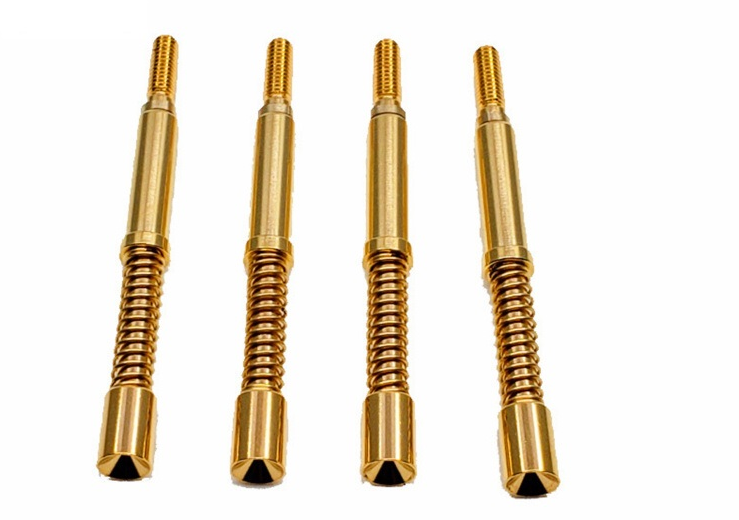

结构：分为固定端和活动端。活动端多为弹簧式设计（如压缩弹簧），确保探针与对接面紧密接触，补偿装配误差或振动带来的位移。

2. 连接器外壳

作用：保护内部结构、提供机械支撑和绝缘。

材质：多为耐高温绝缘材料（如 PPS、LCP 工程塑料）或金属外壳（搭配绝缘层），金属外壳可增强散热和抗电磁干扰能力。

3. 接触端子

设计：采用大截面接触结构（如扁平式、多股绞线式），增大导电面积以降低电流密度。

连接方式：常见有焊接、压接或螺丝固定，确保与导线 / PCB 板的可靠连接。

4. 定位与锁紧装置

包含导向销、卡扣或螺纹结构，确保连接器对接时精准定位，防止松动（尤其在振动环境中，如汽车、工业设备）。

二、大电流探针连接器的应用场景

基于其 “大电流传输 + 精密接触” 的特性，广泛应用于以下领域：

1. 新能源汽车

电池测试与 PACK 线：在动力电池模组的充放电测试中，作为临时连接器件，传输数百至数千安培的电流。

车载高压系统：如电机控制器、快充接口的内部连接，需耐受高电压（数百伏）和大电流（数十至数百安）。

2. 工业自动化

焊接设备：如电阻焊、激光焊的电源连接，瞬间电流可达数千安培，需探针具备耐冲击性。

大功率电机驱动：在伺服电机、工业机器人的供电回路中，作为可插拔的连接点，方便维护。

3. 电子制造与测试

PCB 板测试：在主板、电源板的量产测试中，通过探针阵列与测试点接触，快速导通大电流，验证电路负载能力。

半导体封装测试：用于功率器件（如 IGBT、MOSFET）的性能测试，模拟高电流工作环境。

4. 能源与电力设备

储能系统：在储能电池组的充放电循环测试中，作为连接电池与测试仪器的桥梁。

光伏逆变器：内部高压大电流回路的连接，需耐受长期高功率运行的温升。

三、关键性能指标

额定电流：从15安培到数百安培不等，需根据应用场景选择，避免过载导致烧毁。

接触电阻：通常要求≤10mΩ，越低越好，以减少功率损耗。

插拔寿命：弹簧式探针一般可承受数千至数万次插拔，满足频繁测试或维护需求。

耐温范围：常见 - 40℃~125℃，特殊型号可高达 200℃以上，适应高温工作环境
