大电流探针小知识, 建议收藏

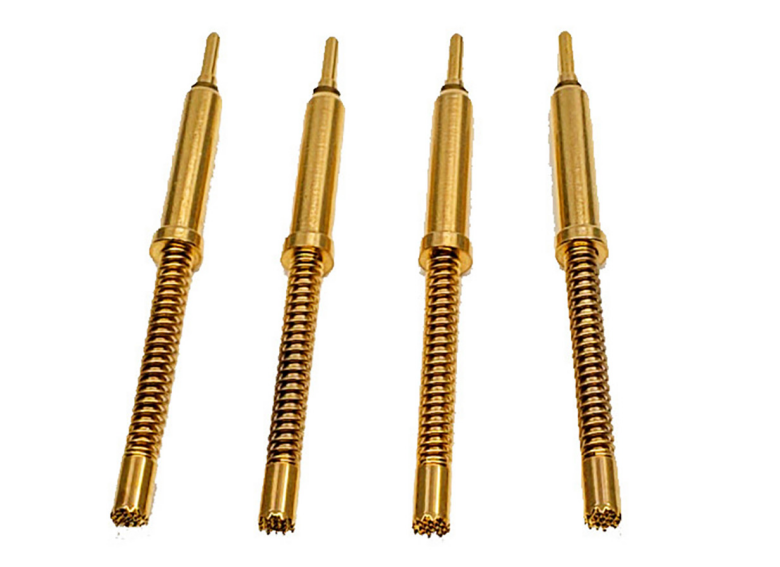

大电流探针是一种专门设计用于承载高电流的测试探针，在电子测试等领域发挥着重要作用，以下是一些关于大电流探针的小知识：
基本导电原理：大电流探针通过金属导体建立电流通路，核心要求是尽可能降低接触电阻和导体电阻，通常采用高导电率金属如铜合金、镀金 / 镀银层作为导体材料，铜合金提供基础导电性，镀层则减少氧化、降低接触电阻，通过针尖与被测件的紧密接触，如弹簧压力驱动的点接触、平面接触等方式，确保接触面的微观导通。
结构设计特点：大电流场景下，电流产生的电磁力和发热可能导致探针变形或接触松动，因此结构设计需满足机械稳定性和压力一致性。探针内部通常包含弹簧，如铍铜弹簧，通过预压缩提供稳定的接触压力，探针外壳采用高强度材料，如不锈钢，避免大电流产生的磁流路径的稳定性。

影响载流量的因素：材质导电率是影响因素之一，例如铜材质的导电率比铝高，纯度高的红铜比黄铜导电率也高。此外，探针芯面积即线径也很关键，线里面导体的横截面积越大，载流量也就越大。
电流承载能力的关键参数：大电流探针的最大承载电流由电阻和材料耐温性等参数共同决定。电阻包括接触电阻和导体电阻，总电阻需控制在毫欧级以下。探针材料尤其是镀层和弹簧的熔点和抗氧化温度需高于工作温度，通常要求能承受 100℃以上高温。
选购要点：选购时要明确核心测试需求，包括区分持续电流和脉冲电流，确保探针的持续电流额定值大于等于实际测试电流，最大脉冲电流大于等于短期峰值。还要筛选适配的结构与材质，根据被测点情况选择合适的头型，如尖头适配小尺寸焊盘，三面锥形、九爪头适配大尺寸极柱等，弹簧结构要选择弹性稳定、耐疲劳的，镀层材质要根据使用频率与环境选择，如镀金适合高频测试或高精度场景，镀镍适合低频测试或非腐蚀性环境，镀银适合密封、低湿度环境。
