在PCB测试、ICT治具检测、半导体精密测试、新能源电性检测等环节中，弹簧探针（PogoPin）是实现机械接触与电气信号传输的核心元器件。很多人认为探针的核心差异只在于针径、行程和弹力，但在实际量产测试中，同款规格、不同工艺的探针，会出现误测、漂移、接触不良、复测率高等截然不同的测试效果。究其根本，除了基础结构设计，镀金工艺是决定弹簧探针测试精度、稳定性与使用寿命的核心关键。
一、弹簧探针完整结构原理：看懂测试导通的核心逻辑
弹簧探针并非简单的“金属针+弹簧”组合，而是一套精密的弹性导电结构，整体由针头、针管、精密弹簧、尾塞四大核心部件组成，各部件协同工作，完成机械缓冲和电气导通双重功能，也是精准测试的基础。

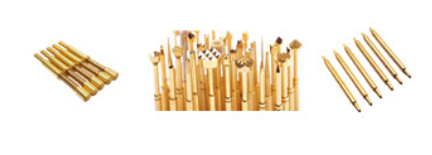

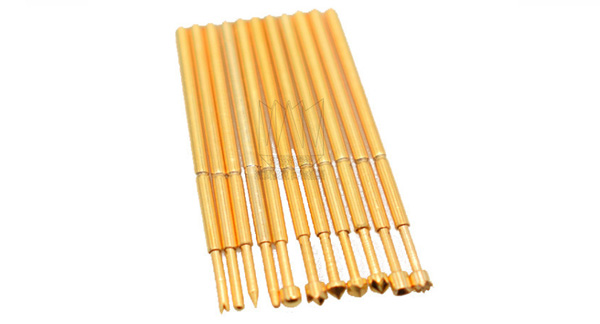

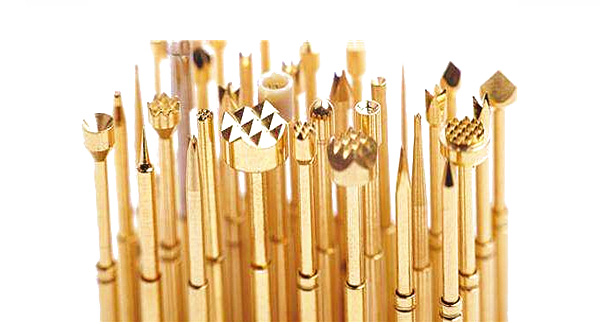

1. 针头（接触端）：直接与PCB焊盘、元器件触点、测试焊区接触的核心部位。根据测试场景分为尖头、圆头、梅花头、平头多种样式，主要作用是精准对位测试点位，保证接触贴合度，同时分担测试压力，避免单点应力集中压伤精密线路。
2. 针管（主体套管）：探针的承载主体，包裹弹簧与针头尾部，起到固定、导向、限位的作用。优质针管内壁光滑、同轴度高，能保证针头垂直上下伸缩，杜绝测试时左右偏移、卡顿，保障对位精度。
3. 精密压缩弹簧（动力核心）：探针的弹性核心，决定探针的弹力、行程和回弹性能。测试下压时弹簧收缩缓冲压力，避免硬接触损伤被测产品；撤力后快速回弹复位，保证每一次测试压力均匀一致，是测试数据重复性、稳定性的关键。
4. 尾塞/底座：封闭针管尾部，固定弹簧位置，同时作为焊接、插接接线的导通端，实现探针与测试设备的电路连接。
整体工作原理：测试设备下压探针，针头接触被测点位，受力压缩弹簧形成稳定机械压力，针头与焊盘紧密贴合，通过针头、针管、尾塞形成完整导电回路，完成电流、信号、阻抗等参数采集。整个过程需要对位精准、接触稳定、电阻恒定、无信号干扰，而这四大核心条件，都高度依赖镀金工艺加持。
二、普通裸铜/镀镍探针的致命缺陷：精度流失的根源
弹簧探针基材多为高纯度铜材，导电性优异，但裸铜极易氧化、腐蚀、生锈。部分低端探针仅做镀镍处理，虽能提升一定硬度，却无法满足精密测试需求，也是测试误差、不良率偏高的核心原因。
首先是接触电阻不稳定。铜材氧化后会形成绝缘氧化层，镀镍层导电性差且易磨损，测试过程中会出现接触电阻忽大忽小的情况，导致微电流、弱信号传输失真，出现数据漂移、误判良品、虚测漏测等问题。
其次是易磨损、掉屑、接触错位。无镀金保护层的探针，长期高频伸缩摩擦，表层镀层快速磨损脱落，产生金属碎屑，堆积在针头接触点位，会造成测试短路、接触不实，大幅提升复测率。
最后是环境适应性差。车间潮湿、粉尘、酸碱环境会加速裸铜、镀镍探针腐蚀氧化，使用周期内性能持续衰减，新针与旧针测试精度差异极大，无法满足量产标准化测试需求。
三、为什么镀金工艺直接决定弹簧探针的测试精度？
精密测试专用弹簧探针，均采用镀金表层工艺（通常为厚金镀金），金材质具备其他金属无法替代的物理、化学特性，从根源解决普通探针的精度缺陷，全方位保障测试稳定性。
1. 极致抗氧化，锁定恒定接触电阻：金的化学性质极其稳定，常温下不氧化、不生锈、不与空气、水汽发生化学反应。镀金层可以完全隔绝基材与外界环境，让针头接触面始终保持纯净金属状态，接触电阻长期恒定、阻值极低。在精密阻抗测试、微弱信号测试、高频信号测试中，不会因电阻波动产生数据偏差，从核心保障测试精度。
2. 高耐磨耐摩擦，保障长期对位精度：优质镀金层硬度高、附着力强，配合精密的探针结构，可承受数万次高频伸缩摩擦，镀层不易磨损、脱落、起皮。针头接触形貌长期保持一致，不会因磨损出现接触面变形、对位偏移，保证每一次下压接触的贴合度、压力均匀性完全一致，杜绝批次性测试误差。
3. 超顺滑接触面，杜绝虚接、断连问题：镀金表层平整度高、摩擦系数低，测试下压时可轻松擦除焊盘表面微小灰尘、氧化层，实现零距离紧密贴合。对比镀镍、裸铜探针，镀金探针不会出现假性接触、瞬间断连、接触反弹等问题，尤其适配小间距PCB、微型焊点、轻薄FPC软板的精密测试，精准捕捉微弱电性信号。
4. 抗腐蚀抗老化，适配复杂量产环境：工业车间的湿气、粉尘、微量酸碱气体，都会腐蚀普通探针。而镀金层耐盐雾、耐腐蚀、耐高温性能优异，在高低温老化测试、长期量产自动化测试中，探针性能不会随环境、时间衰减，全程保持高精度测试状态，大幅降低不良误判率。
四、镀金厚度的差异：区分普通测试与精密测试的关键
并非所有镀金探针都能满足精密测试需求，镀金厚度直接决定精度等级和使用寿命，也是行业选型的核心标准。
普通薄金探针（0.3–0.5μm）：适用于低频、普通家电、常规PCB简易测试，成本低廉，但镀层较薄，数千次测试后易磨损，后期精度下降明显。
厚金镀金探针（1.0μm及以上）：精密测试专用，镀层厚实均匀，耐磨、抗氧化、稳定性拉满，可承受数万次高频测试，适配半导体、智能穿戴、高密度小间距PCB等高精测试场景，是保障量产良率的核心选择。
