高频探针实用指南，精准测试的必备利器

在现代电子技术飞速发展的背景下，高频信号的应用愈发广泛，从5G通信、卫星导航到高速数据传输，高频信号的性能直接影响着系统的整体表现。而在高频信号测试过程中，总失真（Total Harmonic Distortion，THD）是评估信号质量的关键指标之一，高频探针作为连接被测器件与测试仪器的桥梁，其性能与使用方法对测试结果的准确性起着决定性作用。以下将为您详细介绍高频探针的实用要点，助力实现高精度的高频信号测试。

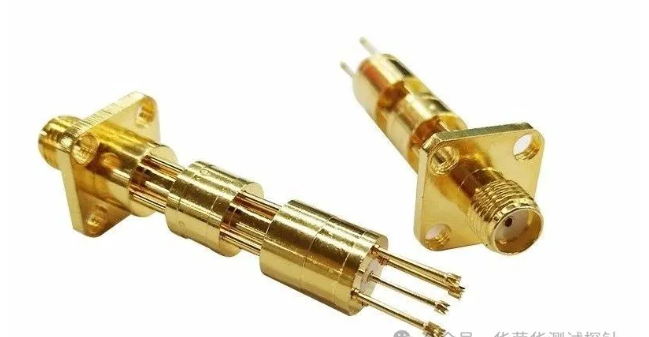

一、高频探针的基本原理与分类

高频探针通过特定的结构设计，将被测器件上的高频信号无失真或低失真地传输至测试仪器，根据工作原理和应用场景，高频探针主要分为以下几类：

1.有源探针：内置放大器，具有高输入阻抗、低输出阻抗的特点，能够有效缓冲信号，减少信号衰减和负载效应，适用于微弱高频信号的测试，但其工作需要外部供电，使用相对复杂，成本也较高。

2.无源探针：结构简单，无需外部供电，主要依靠探针自身的阻抗匹配和信号传输特性工作，无源探针分为高阻探针和低阻探针，高阻探针输入阻抗高，对被测电路影响小，但带宽相对有限；低阻探针带宽较宽，可承受较大功率，但会对被测电路产生一定负载效应 。

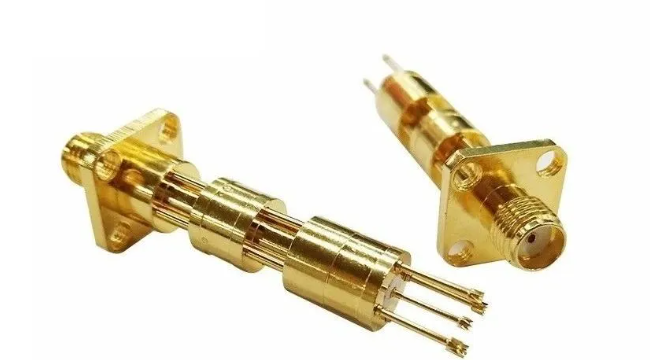

二、高频探针的关键性能指标

1.带宽：决定了探针能够准确传输信号的频率范围。在高频信号测试中，为了保证测试结果的准确性，探针的带宽应至少是被测信号最高频率的3 - 5倍，例如，测试1GHz的信号，探针带宽最好达到3GHz以上。

2.输入阻抗：包括输入电阻和输入电容。高输入电阻可以减少对被测电路的电流分流，低输入电容能够降低对被测信号的容性负载效应，避免信号畸变，对于高频信号，输入电容的影响更为显著，通常要求高频探针的输入电容在几皮法甚至更低。

3.回波损耗：反映了探针与传输线之间的阻抗匹配程度。回波损耗越大，说明信号反射越小，信号传输效率越高。良好的阻抗匹配能够减少信号在探针和传输线中的反射，降低测试误差。

4.插入损耗：表示信号通过探针传输后功率的衰减程度。插入损耗越低，说明探针传输信号的能力越强，信号损失越小。

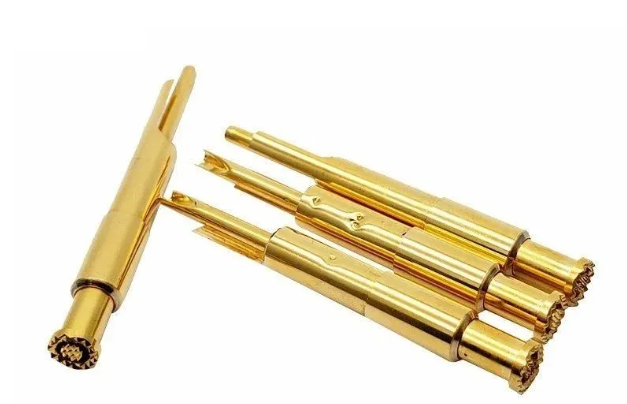

三、高频探针的选择与使用

（一）根据测试需求选择合适的探针

 1.信号类型与频率：若测试微弱的高频小信号，有源探针是较好的选择；对于大功率、高频信号，可考虑低阻无源探针；而测试差分信号，则必须使用差分探针。同时，根据被测信号的频率范围，选择满足带宽要求的探针。

2.测试仪器：确保所选探针与测试仪器（如示波器、频谱分析仪等）的接口兼容，并且探针的性能指标与仪器的性能相匹配，以充分发挥测试系统的整体效能。

3.被测电路：了解被测电路的输出阻抗、信号功率等参数，选择对被测电路影响最小的探针。例如，对于高输出阻抗的电路，应选用高阻探针，减少负载效应。

（二）正确的使用方法

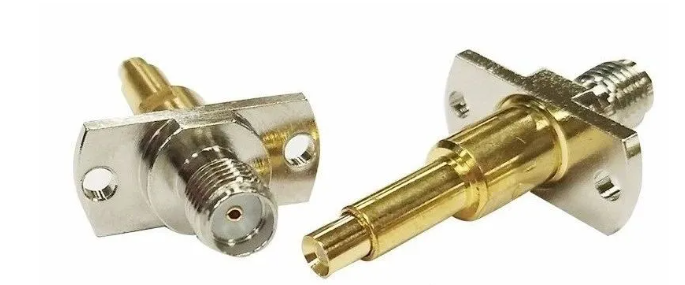

1.探针连接：连接探针时，要确保探针与被测器件和测试仪器的连接紧密、可靠，避免接触不良导致信号损失或干扰。使用探针时，尽量缩短探针与被测点之间的连接导线长度，减少寄生电感和电容的影响。对于超高频信号，可采用焊接式探针或使用专用的高频测试夹具。

2.校准与补偿：在进行测试前，必须对探针进行校准和补偿。大多数示波器都提供了探针校准功能，通过校准可以修正探针的衰减系数、相位等参数。此外，一些高频探针还支持自动补偿功能，能够自动调整探针的参数以适应不同的测试环境。

3.测试环境：高频信号容易受到外界电磁干扰的影响，因此测试应在屏蔽良好的环境中进行，避免周围的电磁设备对测试结果产生干扰。同时，保持测试环境的温度、湿度稳定，防止环境因素对探针性能和被测信号造成影响。

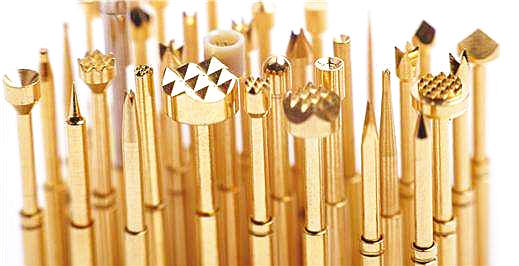

四、高频探针在测试总失真中的应用要点

在测试高频信号的总失真时，高频探针的性能和使用方法直接影响测试结果的准确性。

减少信号畸变：确保探针的带宽足够覆盖被测信号的频率成分，避免因带宽不足导致高次谐波信号丢失，从而影响总失真的测量结果。同时，选择低插入损耗、低回波损耗的探针，减少信号在传输过程中的畸变。
