如何解决Pogo Pin接触不良问题呢？

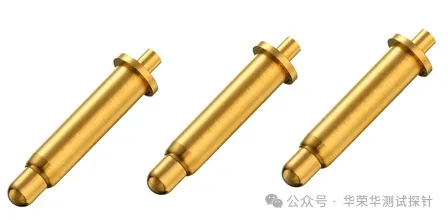

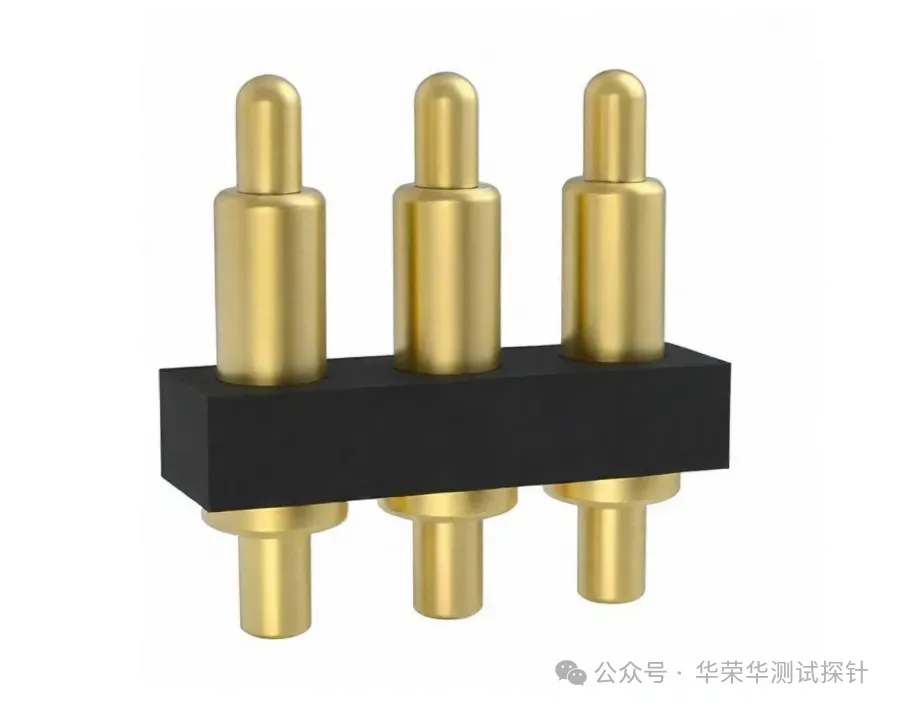

Pogo Pin（弹簧针）作为精密连接领域的核心组件，凭借其紧凑结构、弹性接触特性，广泛应用于消费电子（智能手表、蓝牙耳机）、医疗设备（助听器、诊断仪器）、汽车电子（电池管理系统）、半导体封测等场景。其接触稳定性直接决定设备的可靠性 —— 在智能手表充电场景中，接触不良会导致充电中断、效率下降 30%；半导体封测时，微小的接触失效可能引发产品误判，造成批量损失；医疗设备中，接触不良更可能危及患者安全。据行业统计，表面处理缺陷导致的连接失效占 Pogo Pin 售后问题的 42%，而频繁插拔、环境腐蚀、结构疲劳等因素进一步加剧了接触不良风险，成为制约精密设备可靠性的关键痛点

一、Pogo Pin 接触不良的核心诱因深度解析

Pogo Pin 接触不良的本质是 “导电通路破坏”，结合其 “针管 - 针芯 - 弹簧” 的三层结构特性与应用场景，核心诱因可归纳为四类：

1. 接触界面的腐蚀与污染失效

Pogo Pin 的针芯（针头）直接与被测件接触，是导电关键部位，在汗液（消费电子）、潮湿空气（户外设备）等场景中，针头镀层易发生氧化、硫化或电化学腐蚀：如镀金层孔隙率超标时，潮气渗入会导致基材铜氧化生成绝缘层，使接触电阻激增；助焊剂残留、粉尘附着会形成物理阻隔，破坏金属本征接触，更严重的是，大电流传输产生的焦耳热会加速腐蚀反应，形成 “发热 - 腐蚀 - 接触变差” 的恶性循环，尤其在汽车电子 10A 级大电流场景中，该问题更为突出

2. 材料与镀层选型的匹配性缺陷

材料与镀层是接触稳定的基础，选型不当直接导致失效：

?镀层问题：选用薄镀金层（＜3μin）或孔隙率高的镀层，无法抵御长期摩擦与腐蚀，使用中镀层磨损暴露基材；软金镀层虽接触电阻低，但耐磨性不足，高插拔次数场景易失效；未做镍层打底或镍层厚度不足（＜3μm），会导致金层被基材 “吃薄”，寿命大幅缩短。

?基材与弹簧问题：针芯采用普通铜合金，硬度不足导致针头变形；弹簧选用普通碳钢，在高温环境下易疲劳失效，使接触压力从设计值 30gf 衰减至无效区间，破坏接触界面。

3. 结构设计与工艺的先天缺陷

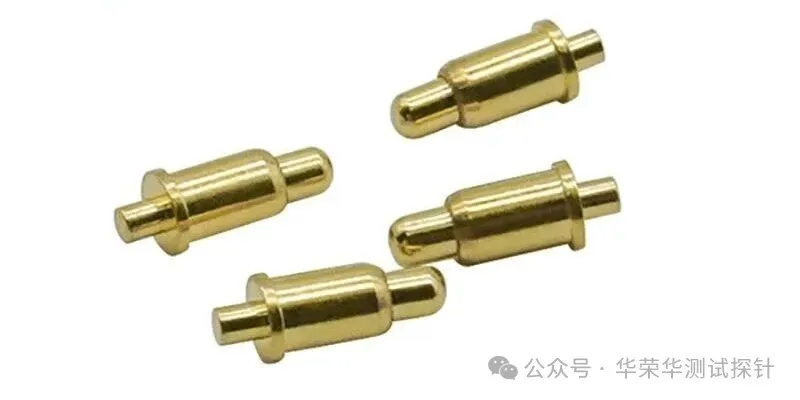

Pogo Pin 的结构设计直接影响接触稳定性，常见问题包括：

?结构参数失衡：弹簧弹力设计不合理（弹力＜30gf 无法保证接触，＞60gf 易导致针头磨损）；工作下压行程与针管长度比超标（如剖斜面结构行程比＞1/3），导致针芯晃动，接触面积不稳定。

?针头形状不当：尖点过锐导致接触面积过小，平面过大易积污，均会影响接触可靠性；针管与针芯配合间隙过大（＞0.01mm），振动环境下产生侧向力，造成接触偏移。

二、行业案例：Pogo Pin 接触不良解决方案落地验证

案例 1：消费电子智能手表充电接触不良

某品牌智能手表充电模块因 Pogo Pin 镀层腐蚀，导致 3 个月内充电效率下降 30%。经检测，原方案采用 5μin 薄镀金层，孔隙率高，海南高湿环境下易受潮腐蚀。

解决方案：1）镀层升级为 20μin 硬金 + 8μm 镍层，孔隙率控制在 0.3% 以内；2）针头改为球面设计，接触压力提升至 40gf；3）增加密封防护，隔绝潮气。优化后，接触电阻稳定在 25-30mΩ，盐雾测试 96 小时无腐蚀，充电效率恢复至 98%，使用寿命从 6 个月延长至 2 年。

案例 2：半导体封测高频插拔接触不良

某半导体厂封测设备 Pogo Pin 因高次数插拔（日均 5000 次），3 个月后出现接触电阻漂移。原方案采用软金镀层，耐磨性不足，镀层磨损暴露基材。

解决方案：1）镀层改为 30μin 硬金（维氏硬度提升 30%）；2）采用斜面 + 滚珠结构，接触阻抗＜30mΩ；3）引入 Clean Pad 自动清洁工位，每 1000 次插拔清洁一次。优化后，插拔寿命突破 10 万次，接触电阻变化率＜5%，设备误判率从 1.2% 降至 0.1%。
