PCB测试探针-P156/PA156系列

PCB测试探针

PCB弹簧探针主要应用于PCB链接，是其链接的元气件，在测试过程实现导通作用，应用范围广泛，是PCB行业必须验证测试手段之一，最早工业时期在欧美发达国家最先推行，80年代初期在中国进行普及和推行，随着工业发展和电子PCB的不断升级，电子PCB探针也在研发各种规格的产品来满足其测试需求，从最早的单层板到目前发展的多层板和软板，由于不同大小的板需不同规格的探针去满足测试，探针规格由最早的125mil、100mil、75mil、50mil在不断演化，PCB探针的广泛应用覆盖了整个PCB行业。

PCB探针的介绍

PCB探针主要是根据线路板(PCB)板的中心距和被测点的形状而定的，PCB板上所要测试的点与点之间越近，选用探针的外径也就越细。

P156探针的参数

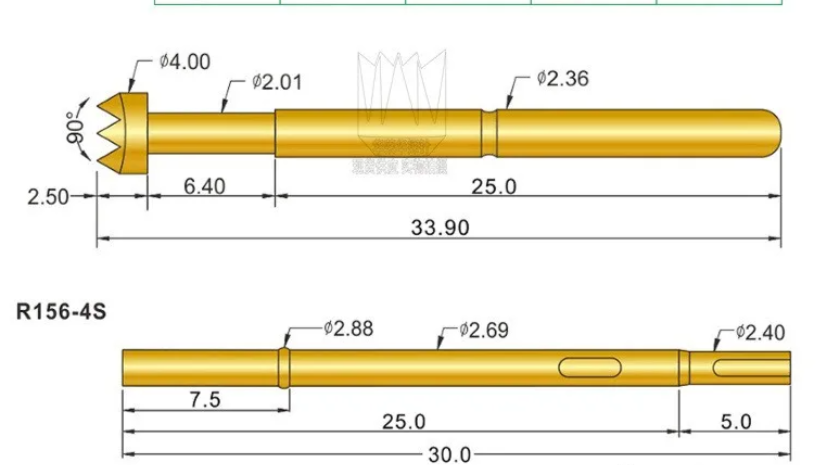

P156探针总长：33.90mm，针身直径：2.36mm，行程直径：2.01mm，针头直径：4mm，钻孔尺寸：2.75mm，额定电流：5安培，接触电阻：50毫欧姆，接触弹力：（50g）(200g)250g(280g)(380g)括号内为定制品。（也可接受定制）

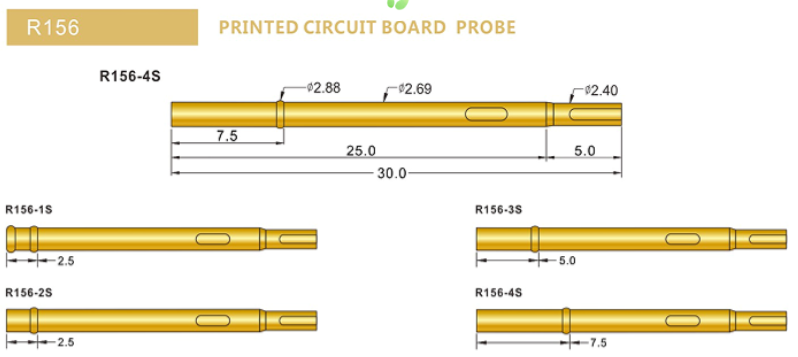

P156的针套

P156探针针套总长：30mm，最常用有R156-4S(焊线针套，卡环高度7.5mm）R156-4W(绕线针套，卡环高度7.5mm)其次还有R156-1S/2S/3S(焊线）和R156-1W/2W/3W（绕线）

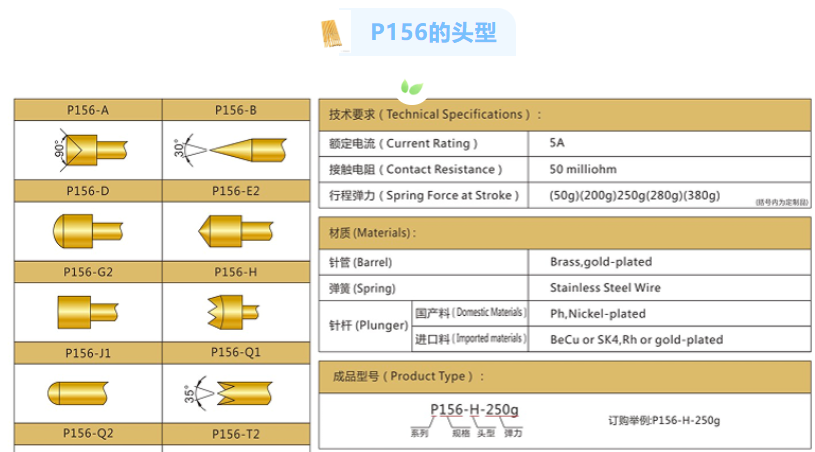

P156的头型

P156探针头型直径：4mm，有凹头、尖头、圆头、梅花头、直上圆头、大四爪等。
