很多做 PCB、半导体芯片测试的朋友经常混淆两个参数：探针阻抗、接触电阻，不少人直接当成同一个指标看待，调治具、选探针、排查不良时踩坑，先说结论：二者完全不是一回事，接触电阻只是众多影响阻抗的其中一环，不能划等号。
一、什么是接触电阻？
接触电阻（Cres），只存在接触面上。也就是探针针尖，压在焊盘、晶圆铝垫、测试点的接触界面。
肉眼看着金属贴紧，微观下表面全是凹凸不平的小点，电流只能从凸起的点位穿过；同时金属表面会生成氧化层、粉尘油污，这些因素叠加，就产生了接触电阻。
重点特性：
位置固定：只在针尖和被测物接触的界面；
变数最大：压力大小、针尖磨损、有没有脏污、焊盘镀层好坏，都会直接改变它；
探针本身完好无损，只要针尖脏了，接触电阻立刻飙升；
属于纯电阻属性，直流、低频测试里影响最突出。
简单一句话：接触电阻，是 “接触面之间” 额外多出的电阻。探针不动、不接触工件，就不存在接触电阻。
二、什么是探针阻抗？
阻抗是一个全集概念。
直流场景下大家习惯说探针电阻；高频测试就要完整叫阻抗，阻抗不止包含电阻，高频环境下还要叠加寄生电感、寄生电容。

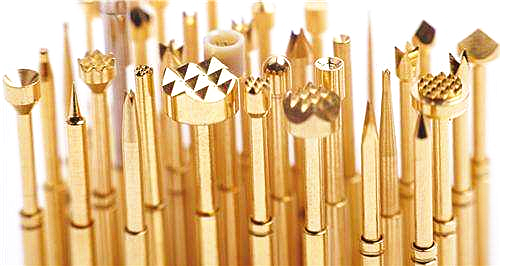

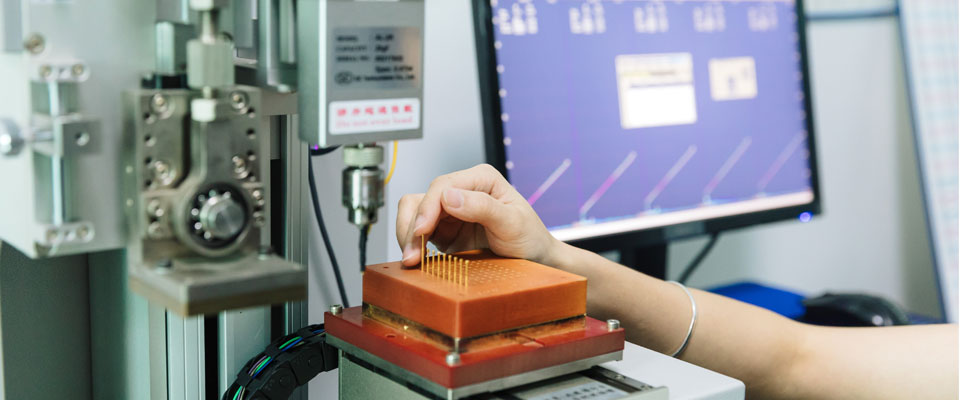

一根弹簧探针的阻抗由几部分串联组成：
探针内部针杆本体电阻 + 弹簧与针筒之间的摩擦接触电阻 + 针尖与被测件的接触电阻 + 焊点、基座引线电阻。
换句话说：接触电阻，是探针阻抗的组成部分之一。
这里区分一个高频关键点：
低频直流测试，电感、电容影响很小，大家常把阻抗简化看成总电阻。
一旦到高速信号、射频测试，阻抗不只看电阻，寄生电感、电容会大幅改变阻抗数值，这时就算接触电阻稳定不变，整体探针阻抗依然会随频率变化。
三、最容易踩的误区
误区 1：接触电阻大 = 探针阻抗不合格
不一定。
举个例子：一根材质优良的探针，本身本体电阻很低，但是针尖长期测试堆积铝屑、氧化层，接触电阻暴涨。
现象：整机测出来总阻抗超标。根源不在探针原材料，而是接触面污染，清洁针尖就能恢复。
反过来：探针针杆细、材质导电差，本体电阻很高。哪怕针尖干干净净、接触电阻很小，最终整体探针阻抗依旧偏大。这种情况，清洁针头解决不了，只能更换规格更好的探针。
误区 2：测出来通路阻抗正常，接触电阻一定没问题
绝对不成立。
普通两线测量得到的总阻抗是所有电阻相加，如果想要单独评估接触好不好，行业标准方式是四线开尔文测试，分离探针本体电阻，单独读取真实接触电阻。
很多工厂直接用通路总阻抗判定接触好坏，很容易误判，探针本体电阻波动，会掩盖接触界面的隐患。
误区 3：高频测试只管控接触电阻
大错特错。
CP 探针卡、高频 BGA 测试场景，阻抗包含电感、电容。哪怕接触电阻稳定，探针长度、排布、针筒结构带来的寄生参数，会让高频阻抗严重偏移，引发信号失真。此时只优化接触电阻解决不了信号完整性问题。
四、现场实操怎么区分问题根源？
清洗探针针尖后复测
数值明显下降 → 问题核心是接触电阻（脏污、氧化、针尖磨损、压力不足）；
清洗之后数值几乎不变 → 问题大概率是探针本体阻抗、引线、焊接点异常。
静态空载测量探针本体电阻
探针悬空、不触碰任何焊盘，此时测到的阻值，就是探针自身本体电阻，不含接触电阻，可以用来判断探针本身品质。
不良现象快速对应
测试阻值时大时小、数据漂移、间歇性开路：优先怀疑接触电阻不稳定；
每一根探针阻值稳定偏高，清洗后无改善：属于探针本体阻抗不足，更换探针规格。
