不同类型的探针的结构特点和应用场景

不同类型 探针的应用场景具体区别，探针按结构、性能及功能可分为多个核心类型，其设计差异直接决定了适用场景的边界，以下是主流类型的具体区别：

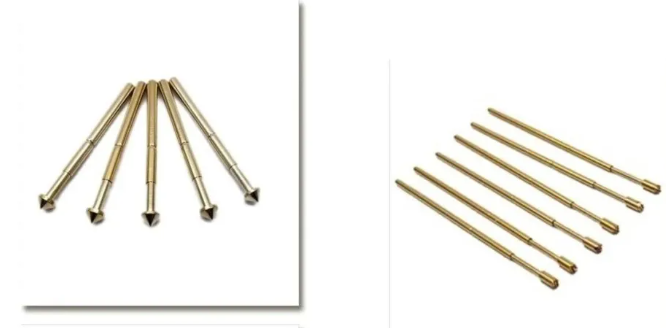

1. 弹簧针（Pogo Pin）：通用型测试首选

结构特点：内置弹簧式伸缩结构，针尖多为镀金 / 镀镍材质，接触电阻低（≤50mΩ），常用的探针有：P100探针、PL75探针、P160探针、P50烧录探针等。

应用场景：

通用电子设备测试（如手机、电脑主板 ICT 测试）、电路板功能验证；高密度 PCB 测试（针径可至 0.1mm），适合焊盘间距小（≤0.3mm）的场景；需反复插拔的场景（如生产线批量测试、设备接口连接）。

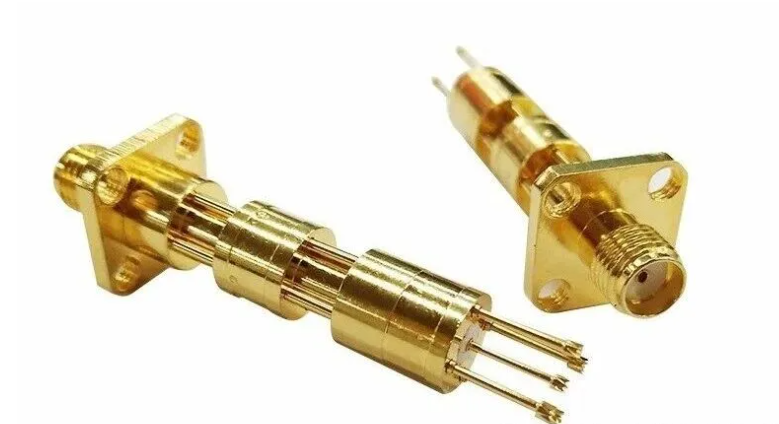

2. 高频探针：高速信号传输专属

结构特点：采用低介电常数绝缘材料，针芯与外壳同轴设计，阻抗严格匹配（50Ω/100Ω），电感和电容极小。

核心优势：信号衰减低、相位稳定性好，可支持 GHz 级频率传输。

应用场景：

5G 通信设备、射频模块测试（如基站主板、卫星通信设备）；

高速接口测试（USB 3.1、HDMI 2.1、DDR5 内存）；边界扫描测试、微波组件性能验证。

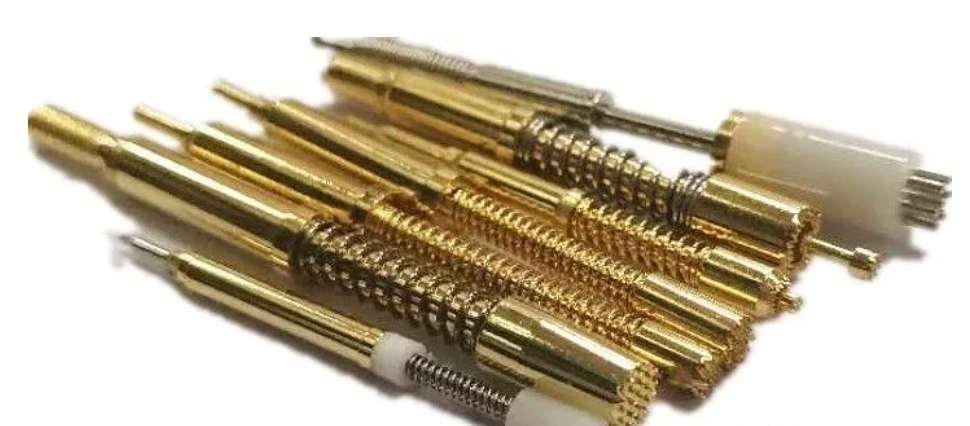

3. 大电流探针：高功率场景适配

结构特点：大电流探针核心是低阻传导与耐流设计，含针管、针头、弹簧，针头多镀金 / 铍铜，弹簧高弹性，整体紧凑，适配大电流场景且接触稳定，额定电流可达 10A-200A，部分型号带散热孔。

核心优势：载流能力强、散热性能优，接触电阻稳定（≤30mΩ），可避免大电流下发热损坏。

主要应用场景

电池测试领域，包括锂电池、动力电池的容量、充放电循环测试，以及电池包的连接点导通检测。

工业设备与新能源设备，如变频器、逆变器、光伏组件等，用于生产过程中的功能检测和老化测试。

消费电子快充测试，针对支持大电流快充的手机、平板等设备，验证充电接口及内部电路的大电流承载能力。
