测试探针与测试点不匹配问题的解决策略
在电子制造、芯片测试、PCB 板检测等领域，测试探针与测试点的匹配性是保障测试结果准确性、生产效率的核心环节，实际生产中，探针与测试点不匹配的问题频发，轻则导致测试数据偏差、漏测误测，重则造成测试点损伤、产品报废，直接增加生产成本与交付周期。
一、问题成因：探针与测试点不匹配的核心根源
测试探针与测试点不匹配并非单一因素导致，而是设计、工艺、设备、操作等多环节偏差的叠加结果，具体可分为四大类：
（一）设计阶段的先天缺陷
测试点设计不规范
PCB 板或芯片的测试点尺寸、间距、布局未遵循探针适配原则，例如，测试点直径小于探针针尖直径、相邻测试点间距小于探针最小跨距，探针接触时易发生短路；测试点表面未做阻焊开窗或开窗尺寸过小，探针无法直接接触焊盘金属层。

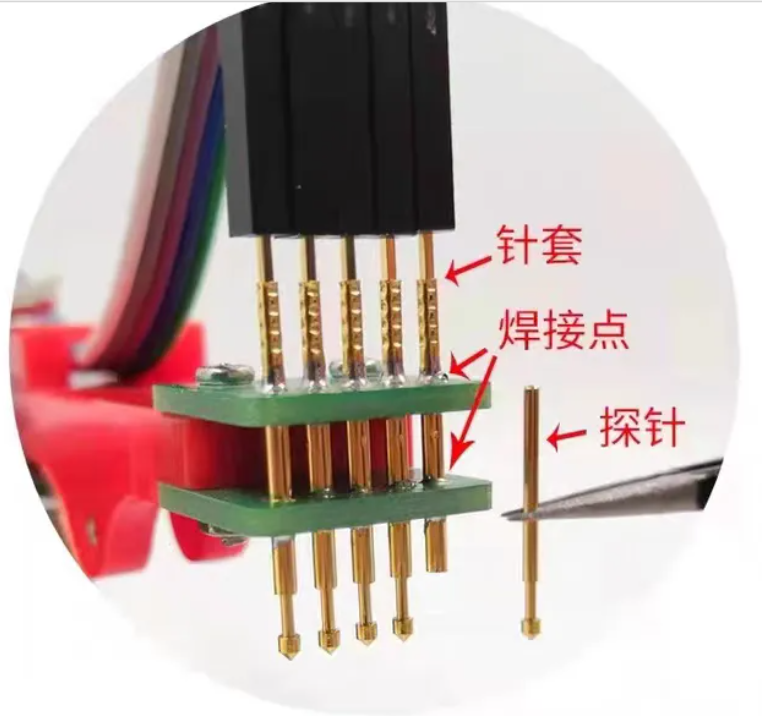

探针选型与设计脱节

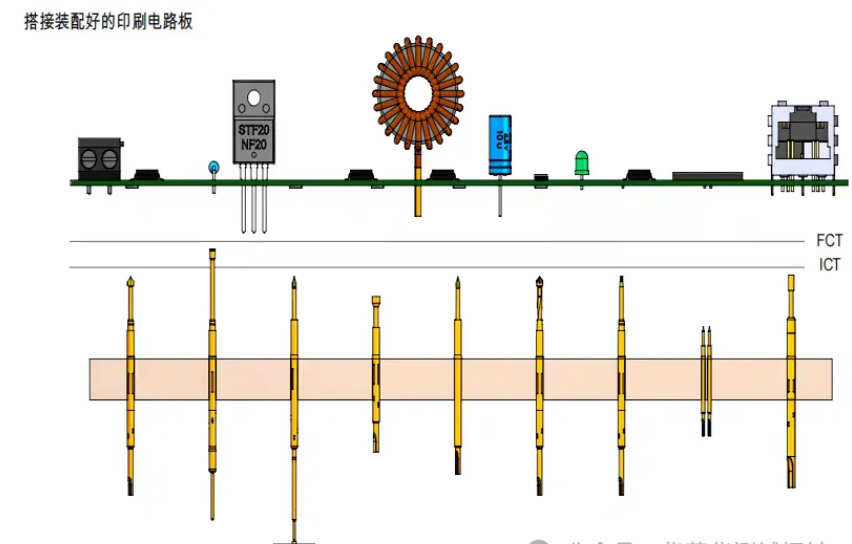

未根据测试点的材质、尺寸、测试环境选择适配探针。比如，针对微小间距 BGA 芯片测试点，未选用微小型针阵列探针；针对高频信号测试，未使用阻抗匹配的高频探针，导致探针自身电气特性与测试点需求不匹配。
二）工艺制造的偏差
测试点加工误差
PCB 板测试点的镀铜层厚度不均、表面氧化 / 污染，芯片测试点的封装焊盘平整度差、引脚偏移，导致测试点实际尺寸、形状与设计值出现偏差，探针无法稳定贴合。
探针制造精度不足
探针针尖磨损、变形，针杆直径公差超出范围，弹簧探针的弹力不稳定，使得探针的实际接触形态、接触压力与测试点要求不符。
三）设备与工装的问题

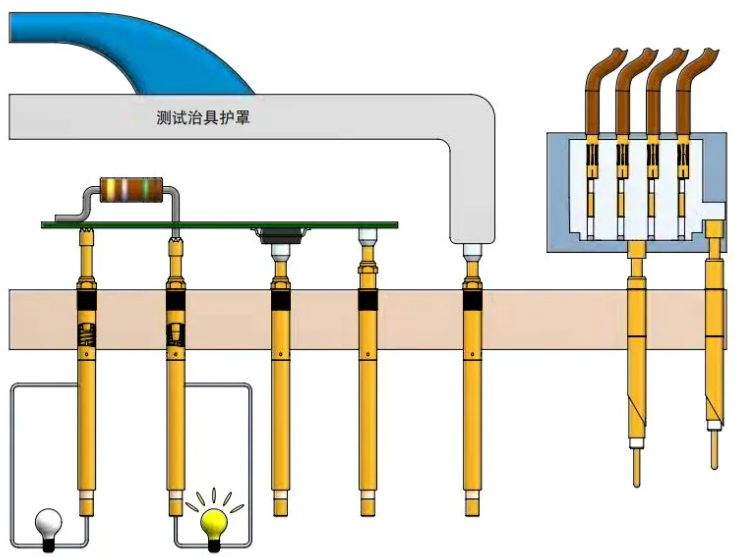

测试治具定位不准

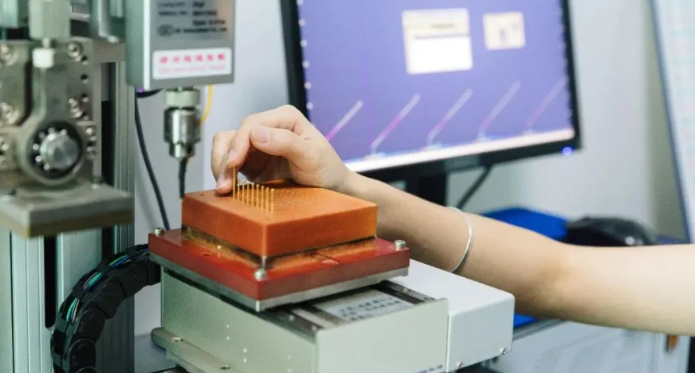

测试治具的探针固定板、载板安装精度不足，导致探针阵列与测试点阵列的对位存在偏移；治具的压合机构压力不均，探针与测试点接触压力过大或过小。
测试设备参数不匹配
测试机的驱动电压、电流、采样频率等参数未根据探针与测试点的接触特性调整，即使物理接触匹配，电气信号传输也会出现不匹配问题。
（四）操作与维护的疏漏
操作过程不规范
测试人员摆放产品时未精准对位，探针与测试点发生偏移；频繁插拔探针导致针尖磨损未及时更换，长期使用造成接触不良。
设备维护不到位
未定期校准测试治具的定位精度、探针弹力，未及时清理测试点表面的油污、氧化层，导致探针与测试点的接触状态持续恶化。
测试探针与测试点不匹配有以下几点建议
1:更换与测试点尺寸、间距、形状匹配的测试探针
2:调整探针位置、高度、角度，保证与测试点精准对位
3:优化 PCB 测试点大小、间距、焊盘形状，适配现有探针

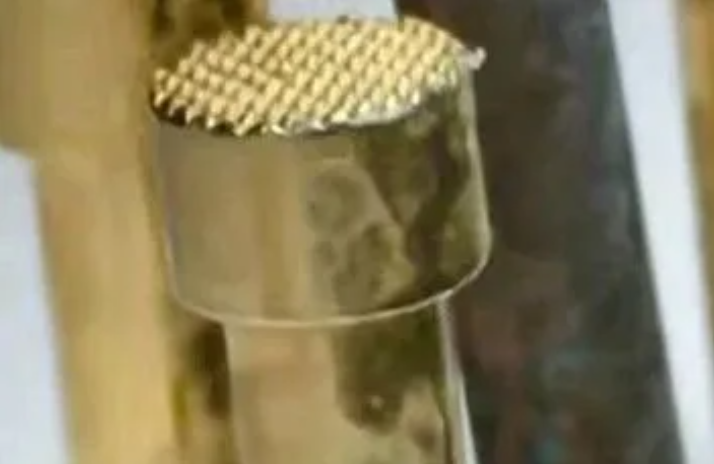

4：更换适配测试点的探针头型（尖头、圆头、刀头、锯齿头等）
5：增加定位治具 / 工装，减少探针与测试点偏移
6：清洁探针针尖与测试点表面，去除氧化、油污导致接触不良
