大电流探针应用选型全攻略

在电子测试领域，大电流探针的正确选型至关重要，它直接关乎测试结果的准确性与可靠性,今天，咱们就来深入聊聊大电流探针应用选型时的关键要点。

一、明确测试需求

首先，要搞清楚具体的测试目的。是用于电路板的常规电性能测试，还是针对半导体器件的精确参数测量，亦或是新能源电池的充放电性能检测 ？不同的测试目的，对大电流探针的性能要求有很大差异。例如，半导体测试往往对探针的精度和稳定性要求极高；而电池测试可能更注重探针的大电流承载能力和耐用性。

同时，确定所需测试的电流范围也不可或缺。了解是持续电流还是脉冲电流，以及最大电流值。如果是脉冲测试，还要关注脉冲的持续时长、幅值、占空比等参数。毕竟，探针若超过其限定电流，不仅会显著减少使用寿命，还可能导致过热甚至烧针。比如，常见的420系列大电流探针，部分型号最大电流可达15安培 ，而有些特殊设计的探针最大电流能过100A，像50A高电流探针也属于420大电流探针范畴，选型时必须依据实际电流需求来定。

二、考量技术参数

1. 接触电阻：它是衡量探针性能的关键指标。低接触电阻能确保信号传输稳定、准确，减少信号衰减和干扰。在大电流测试中，较小的接触电阻可以降低能量损耗，避免因电阻过大导致发热问题影响测试精度，所以应尽量选择接触电阻小的探针。

2. 插入力：插入力过大，可能损坏被测物；过小，则会造成接触不良。要依据被测物的特性，如材料硬度、测试点的脆弱程度等，选择合适插入力的探针，保证测试过程中既能良好接触，又不会损伤被测对象。

3. 耐用性：频繁的测试操作容易使探针磨损，耐用性好的探针可以降低更换成本，提高测试效率。探针的耐用性与材料、制造工艺密切相关，例如选用耐磨损的材料，采用先进的表面处理工艺等，都能有效提升耐用性。

4. 工作频率：虽然大电流探针主要关注电流承载，但如果测试环境存在高频干扰或者需要测试高频信号下的大电流特性，就必须选择工作频率能满足要求的探针，防止因频率不匹配影响测试结果。

三、匹配被测物特性

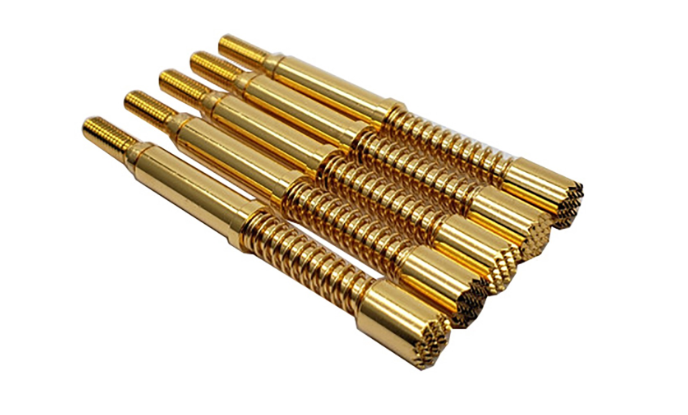

1. 尺寸和形状：探针的尺寸和形状要与被测物测试点完美匹配。对于焊点较小的测试点，尖头或三面锥形的探针头型更为合适；凸状平片的被测点，尖头探针能精准接触；凹状的被测点，则可能需要九爪头或三针头探针来确保良好接触。

2. 引脚间距：当被测物引脚间距较小时，要选择针身较细的探针，避免因针身过粗，导致探针与针套之间接触而短路，影响测试准确性。
