界面探针就是一种用来检测不同物质接触面，就像我们用来探路的小探针，只不过它更精密，能捕捉到肉眼看不到的细微变化，帮我们解决“测不准、信号乱”的问题，它在电子、科研等很多领域都能用，是个实用的“小帮手”。
一、界面探针是什么
界面探针不是统一规格的“标准件”，大多是根据需求定制的，能精准贴合要检测的接触面，减少信号损耗，测出来的结果更靠谱。
最常用，比如检测手机芯片、电路板的时候，用它连接测试机器和被检测的零件，保证信号准确传输，看看芯片、电路板能不能正常工作，材质大多是镀金的，耐用又稳定。
二、界面探针的特点和关键技术
它的核心优势就是“定制化、精度高、适配性强”，具体来说：
（一）主要特点

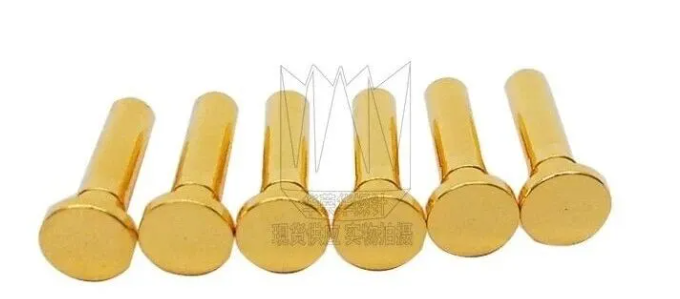

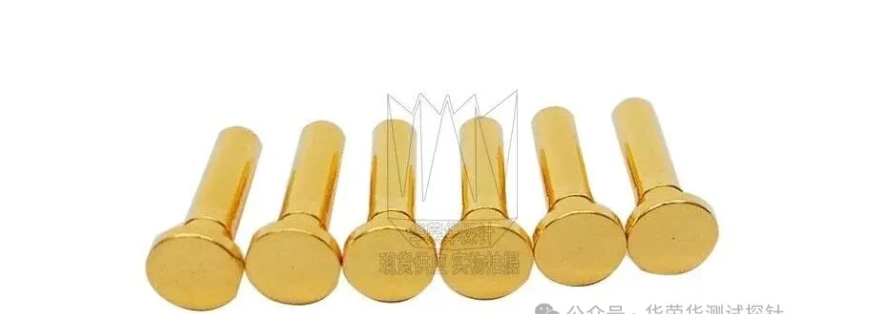

平面接触，对接稳定采用平头大接触面设计，贴合夹具、模组、设备平面界面，受力均匀，杜绝虚接、偏接问题。
超低阻抗，导电优异优质铜合金基材 + 加厚镀金处理，接触电阻小，导电导热强，压降小、发热低。
浮动缓冲，公差适配内置弹性弹簧结构，具备有效压缩行程，可补偿装配误差、平面高低差，防压伤工件。
承载能力强支持大电流持续导通，同时可适配常规信号、高频信号传输，兼顾电源与信号测试。
耐磨抗氧化，寿命长久多层电镀防护工艺，耐氧化、耐磨损、抗腐蚀，往复压缩使用次数高，适合量产反复测试。
集成性强，布局灵活结构紧凑，可密集阵列排布，适配工装夹具、老化设备、自动化测试治具集成安装。
高一致性，性能稳定精密加工成型，弹力、行程、共面度统一，多针同步接触，批量测试性能一致。
定制化程度高尺寸、行程、弹力、头型、载流规格可按需定制，适配各类非标设备对接界面。
（二）关键技术
主要看三点：材质、结构和加工工艺。电子用的选导电好的材质，结构设计要贴合接触面，保证测试稳定；加工精度要高，才能做出符合要求的探针。
三、界面探针主要用在哪些地方
半导体测试
：测试机→测试夹具→芯片 / PCB，量产 ICT/FCT、老化测试。
新能源
：电池模组 / PCS 大电流界面、BMS 信号互连。
通信 / 射频
：5G 基站、射频模块高频测试界面。
