在电子制造领域，PCB板作为各类电子设备的“神经中枢”，其线路通断的完整性直接决定了产品的性能与可靠性，通断测试作为PCB板生产、调试及维修过程中的核心环节，探针则是连接测试设备与被测PCB板的关键桥梁，其性能优劣直接影响测试效率、数据精度及被测件的完好度。PCB板通断测试专用探针，以“通用性强”“圆头设计杜绝被测件损伤”为核心亮点，精准破解行业测试痛点，成为电子检测领域的实用型利器.
PCB板品类繁杂，不同规格、不同间距、不同焊盘大小的PCB板广泛应用于消费电子、汽车电子、航空航天等多个领域，传统测试探针往往存在“一板一针”的局限——针对特定型号的PCB板定制探针，不仅增加了测试成本，还需频繁更换探针，严重拖慢测试进度，尤其在多品类小批量生产场景中，这一痛点更为突出。而PCB板通断测试专用探针，凭借优化的结构设计，实现了极强的通用性，打破了型号限制，大幅提升测试效率。
除了出色的通用性，“圆头设计杜绝被测件损伤”更是这款探针的核心竞争力，精准解决了传统探针测试过程中易损伤PCB板的行业痛点。在PCB板通断测试中，探针需与焊盘、测试点紧密接触以建立可靠的电气连接，传统尖头探针虽能实现精准接触，但尖锐的针头接触面积小，容易在按压过程中划伤焊盘、刺破焊锡氧化层，甚至损坏PCB板表面的阻焊层，导致被测件报废，尤其对于镀金层薄的高端PCB板，这种损伤更是难以挽回，直接增加了生产成本与不良率。

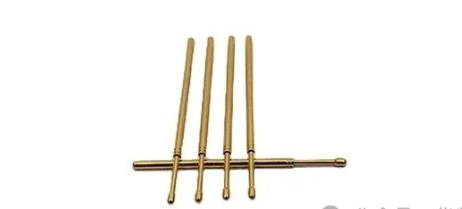

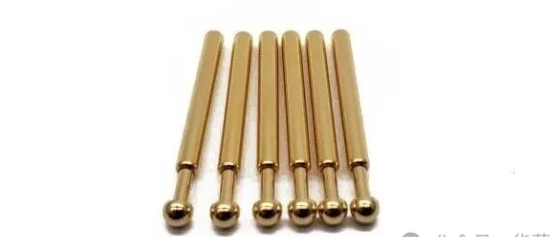

PCB板通断测试专用探针的圆头设计，圆头探针采用平滑圆润的接触头部，接触面积远大于尖头探针，既能减少接触阻抗，确保测试信号的稳定传输，提升通断测试的精准度，又能避免尖锐针头对PCB板的物理损伤——平滑的圆头的接触方式为“面接触”而非“点刺入”，不会划伤焊盘、刺破阻焊层，也不会对PCB板上的精密元件造成挤压损坏，真正实现“无损测试”。同时，圆头设计自带一定的自对准能力，即便测试时存在轻微的对位偏差，也能自动滑向测试点中心，降低对位难度，减少因对位失误导致的PCB板损伤，同时提升测试效率。这种设计尤其适合需要反复调试的原型板、高端精密PCB板，以及批量生产中对产品良率要求极高的场景，有效降低不良率，为企业减少不必要的损耗。
精密化的发展趋势下，PCB板的测试要求不断提升，既需要高效便捷的测试方式，也需要兼顾被测件的完好度与测试精度。PCB板通断测试专用探针，以通用性打破型号与设备的限制，以圆头设计守护被测件完好，同时兼顾精准度与耐用性，完美适配研发、生产、维修等多环节的通断测试需求。
