小米汽车角锚点端口：夹片探针的精准应用方案

小米汽车角锚点端口：夹片探针的精准应用方案

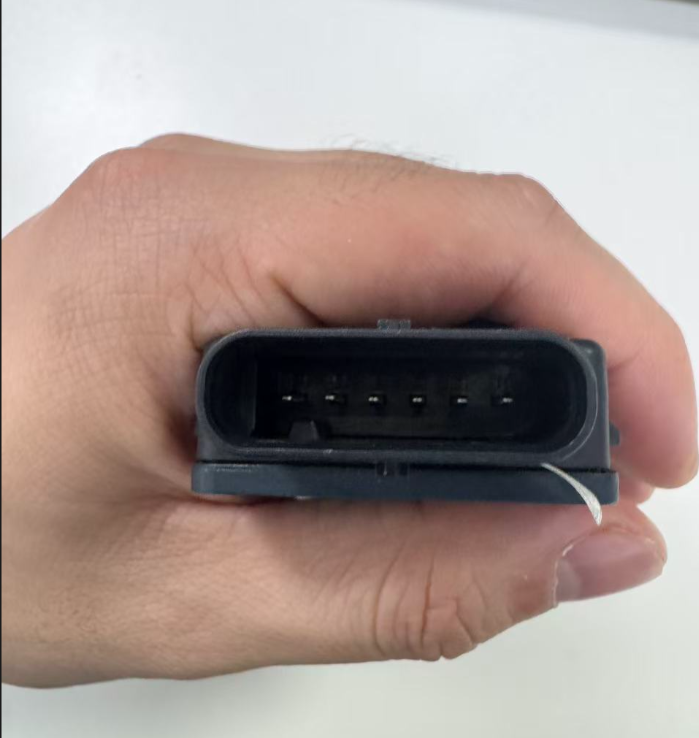

结合你提供的小米汽车角锚点 6 针端口场景，夹片探针的核心应用就是针对该端口金属针脚的电气性能、导通性、信号完整性测试，是小米汽车角锚点从研发、量产到售后全流程的关键测试工具。

一、场景精准拆解：角锚点端口的测试需求

你提到的小米汽车角锚点 6 针端口，是车载电子系统的关键连接节点，夹片探针的应用完全围绕这个端口的测试需求展开：

核心测试场景

电气性能测试：检测针脚的接触电阻、绝缘电阻、耐压性能，确保端口在车载高低温、振动环境下的电气稳定性，符合小米汽车车规级标准。

导通性测试：批量验证 6 个针脚与后端线束、传感器 / 执行器的导通状态，排查虚焊、退针、断路等生产缺陷，避免装车后出现偶发故障。

信号测试：无损接入针脚，配合示波器、信号发生器，测试 CAN/LIN 总线通信、传感器信号、控制信号的完整性，验证角锚点对应的车载功能（如车身传感器、执行器控制）正常。

端口适配要求

针对 6 针平行排列的角锚点端口，夹片探针需要满足：

精准匹配针脚间距，避免相邻针脚短路；

夹片结构可稳定夹持针脚，插拔不损伤针脚镀层，保障测试重复性；

适配车载测试治具，可集成到自动化产线，实现批量快速测试。

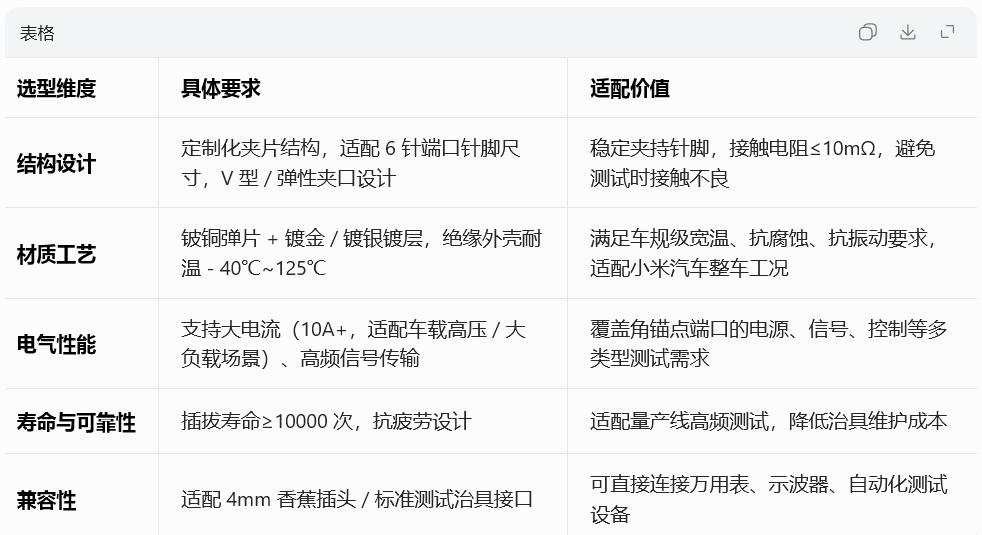

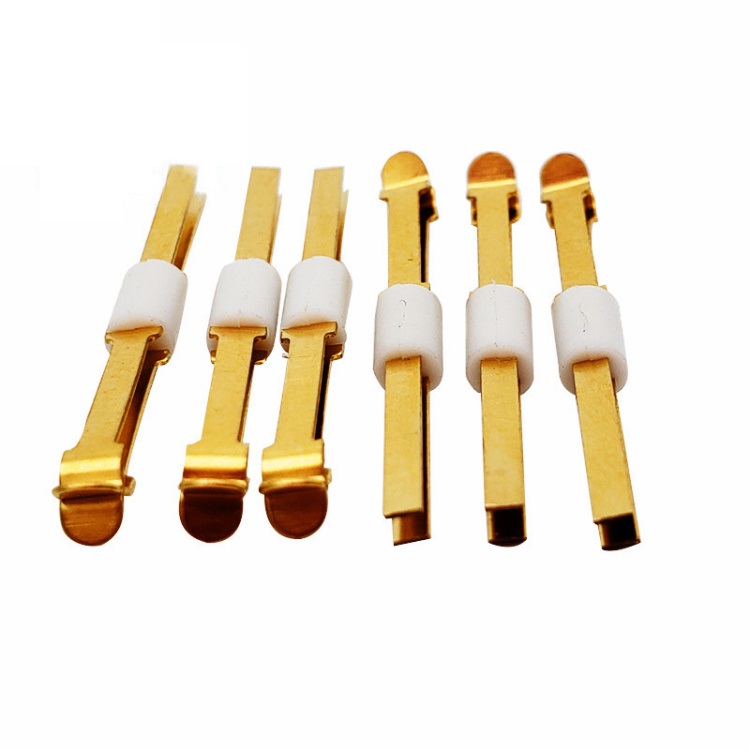

二、夹片探针的选型与适配要点

针对小米汽车角锚点端口，夹片探针的选型直接决定测试可靠性，核心要求如下：

三、全流程应用场景

1. 研发验证阶段

针对角锚点端口的设计方案，用夹片探针进行极限工况测试（高温、低温、振动、EMC 电磁兼容），验证端口在车载复杂环境下的电气可靠性，优化端口设计与针脚布局。

配合角锚点对应的车载功能（如车身姿态传感器、底盘执行器），进行信号联调测试，确保通信链路稳定。

2. 量产下线检测

集成到自动化测试治具中，批量对小米汽车角锚点 6 针端口进行全针脚导通、绝缘、耐压测试，100% 排查生产缺陷，保障出厂产品一致性。

快速完成电气性能抽检，替代传统手工接线，提升产线测试效率，降低人工误差。

3. 售后维修与质检

维修人员通过夹片探针无损接入角锚点端口针脚，快速定位电路故障（如断路、虚接、信号异常），无需拆解线束，缩短维修时间，降低维修成本。

售后配件质检时，用夹片探针验证替换件的端口电气性能，确保配件符合原厂标准。
