在半导体研发与量产测试环节，探针作为芯片与测试系统的核心连接载体，其接触稳定性直接决定测试数据的精准度，随着芯片制程，引脚密度持续提升，测试环境愈发严苛，半导体探针接触不良问题愈发凸显——不仅会导致芯片性能误判、研发数据失真，更可能造成合格芯片报废或不良芯片流入市场，严重影响企业研发进度与市场信誉。
一、追本溯源：半导体探针接触不良的核心成因
半导体探针接触不良是探针自身特性、测试设备精度、被测芯片质量与测试环境等多因素协同作用的结果，且因芯片制程微缩与测试场景多元化，其成因较传统PCB测试更为复杂，具体可分为以下五大类：
（一）探针自身性能衰减与结构缺陷

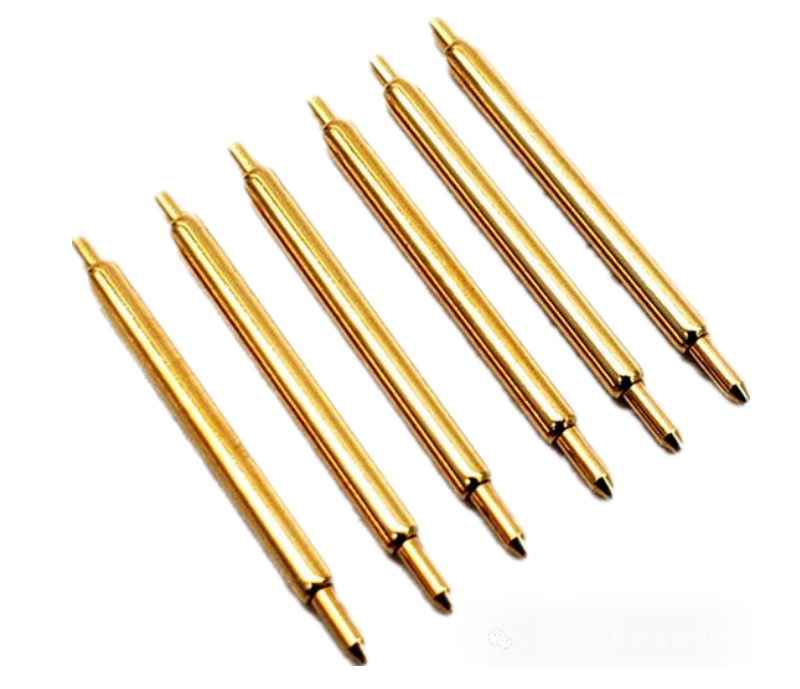

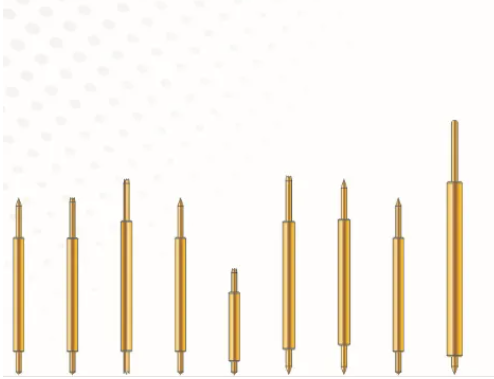

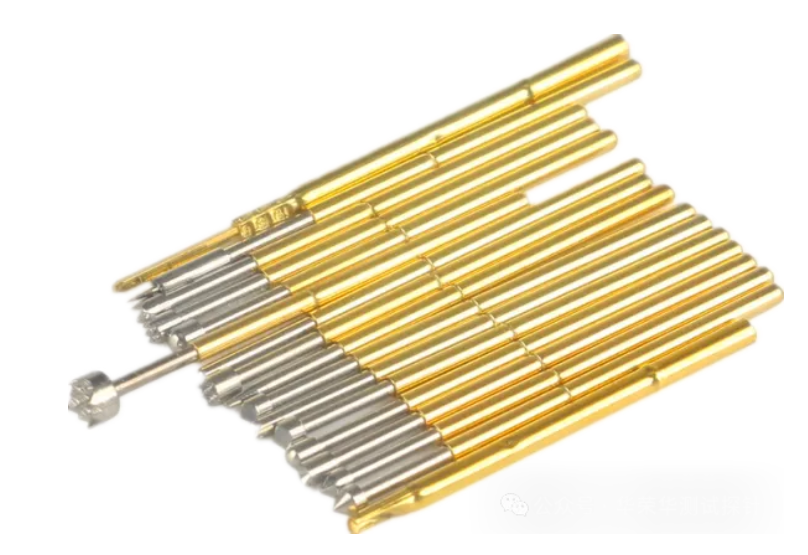

探针是接触测试的核心执行部件，其材料特性与结构状态直接决定接触效果。在高频次插拔测试中，探针针尖易出现磨损、形变，对于纳米级探针而言，即使1μm的针尖磨损也会导致接触面积锐减，接触电阻激增；探针表面镀层（如镀金、钯银合金）若磨损或氧化，会形成绝缘层阻碍电流传导，普通黄铜基材探针插拔1万次后，此外，探针内部弹簧疲劳导致弹力不足、针座松动，都会造成接触不稳定。
（二）测试设备与治具精度失衡

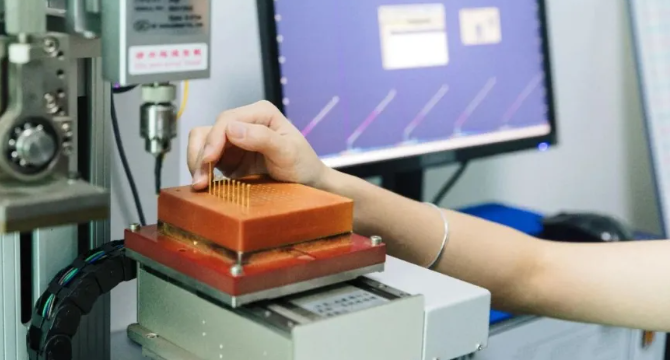

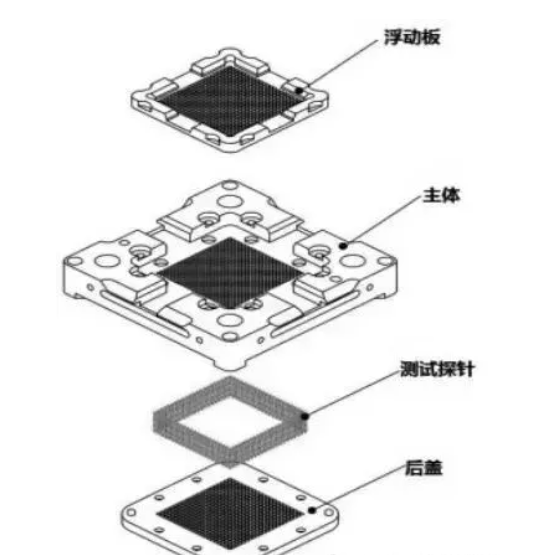

半导体测试设备与治具的高精度要求，使其参数偏差成为接触不良的重要诱因，探针台移动部件卡顿，会导致探针定位精度偏移，真空探针台腔室密封不良、压力控制失衡，会导致探针接触压力波动，压力过小易虚接，压力过大则会损伤探针与芯片引脚。同时，测试座座体材料选型不当，在高低温测试环境下易变形，也会引发探针与引脚对位偏移，导致测试结果漂移。
（三）被测芯片与晶圆质量问题
芯片与晶圆的质量状态直接影响探针接触效果。晶圆测试点表面污染、氧化，或芯片引脚存在凹陷、变形，会阻碍探针与测试点的欧姆接触；PCB设计阶段测试点直径过小、间距过密，或焊盘被阻焊覆盖，会增加探针精准接触难度。此外，晶圆存储环境潮湿、时间过长，会导致测试点表面形成高电阻氧化层；芯片放置偏差也会导致传统单点接触探针出现接触电阻突变。
（四）测试环境干扰与管控不足
半导体测试对环境的敏感度极高，静电、振动、温湿度波动等干扰都会间接影响探针接触稳定性。静电会导致测试信号漂移，振动会使探针与测试点产生瞬时分离；环境湿度超过60%会加速探针与测试点氧化，湿度低于30%则易产生静电；测试台接地不良会引入噪声干扰，导致测试数据抖动。尤其在奈米级电性量测中，环境微小波动都可能导致缺陷定位偏差。
二、精准施策：接触不良的分场景解决策略
针对半导体探针接触不良的多元成因，需遵循“先快速排查，再精准处理”的原则，优先解决易排查、低成本问题，再处理复杂的设备与设计问题，确保解决方案的针对性与经济性。
（一）快速排查：40分钟定位核心问题
1. 探针与针座状态检查：借助高倍显微镜（放大100倍以上）观察探针针尖磨损、氧化、形变情况，轻拉探针检查针座是否松动；用专用清洁液或酒精擦拭针尖，若接触稳定性提升，则为污染问题；通过电阻测试仪表检测接触电阻，若波动超过50mΩ，需进一步排查探针性能。
2. 设备精度与压力校准：检查探针台移动部件灵活性，测试真空腔室密封性；使用高精度压力测试仪测量探针接触力，确保处于1.2-1.5N的最优标准范围；通过标准校准片重新校准设备定位精度，判断是否存在对位偏移。
3. 芯片与晶圆质量检查：借助SEM（扫描电子显微镜）或AOI设备检查芯片引脚、晶圆测试点是否存在氧化、污染、变形；用细砂纸（1000目以上）轻擦测试点，若接触电阻降低，则为氧化问题；检查芯片放置位置是否存在偏差。
4. 环境与接地检查：用水平仪检查测试台水平度，检查接地线连接牢固性；查看温湿度计，确认温湿度处于30%-50%合理范围；观察测试环境是否存在明显振动或大功率设备干扰，检测测试区域静电水平。
（二）精准解决：针对性处理方案
1. 探针与针座优化升级：对磨损、氧化严重的探针直接更换，轻微污染的探针通过无水乙醇擦拭或等离子清洗修复；选用高弹性铍铜合金作为探针核心材料，采用“镍底+硬金”双层镀层工艺（镍层3μm、硬金层5μm），提升耐插拔次数至20万次以上；创新采用“面接触+多点协同”设计，将接触面积扩大至0.05mm2以上，即使芯片微小偏移也能稳定接触。对松动针座进行锁紧或更换，建立探针全生命周期管理记录。
2. 芯片与晶圆质量提升：晶圆与芯片存储采用真空包装，控制存储环境湿度＜30%，缩短保质期至2个月以内；对弯曲晶圆、变形芯片进行平整处理，严重者直接报废；优化PCB可测试性设计，确保测试点直径≥0.9-1.2mm，间距≥1.2mm，无阻焊覆盖。
3. 测试程序与策略优化：调整测试参数窗口，合理扩大阻抗公差范围，增加测试延迟时间；采用多样本自学习优化测试基准，对敏感器件采用分段测试；启用引线电阻补偿功能，自动减去探针与线缆电阻；针对高密度引脚芯片，采用“三点定位式”接触布局，避免单一探针受力不均。
