在消费电子、半导体等科技领域的背后，藏着一枚身形微小却至关重要的核心部件——测试探针，它如同电子设备的“精密信使”，穿梭在密密麻麻的元器件之间，搭建起测试仪器与被测设备（DUT）的沟通桥梁，用精准的信号传导，守护着每一件电子产品的品质与安全，是电子测试环节中不可或缺的“隐形卫士”。
一、测试探针的核心定义与本质
测试探针（Test Probe）是一种用于连接电子测试设备与被测对象的物理装置，核心功能是传导电信号、电流或传输测试信号，实现对被测设备电气性能参数（如电压、电流、阻抗、信号完整性等）的精准测量与检测。它的体积小巧，结构精密，既能适应普通电子电路的常规测试，也能应对高频、高温、高电流等特殊场景的严苛要求，从简单的导线式探针到复杂的定制化探针，覆盖了电子测试的全场景需求。
与普通电子连接件不同，测试探针的核心优势在于“精准接触”与“稳定传导”——它需在不影响被测设备正常工作的前提下，通过微小的接触点获取信号，且能承受反复插拔的损耗，确保测试数据的准确性与一致性，这也是其区别于普通导线、连接器的核心特质。
二、测试探针的核心结构与工作原理

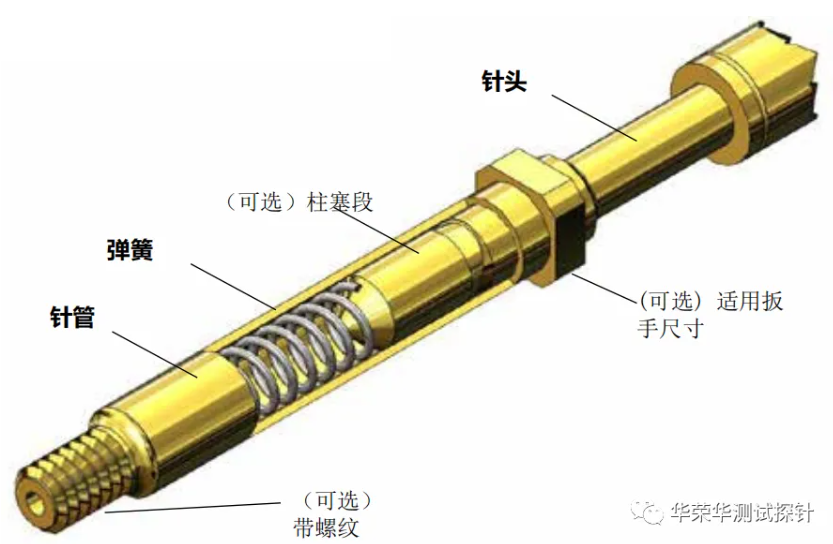

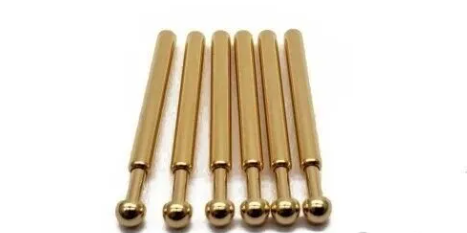

（一）核心结构
尽管测试探针的类型多样，但核心结构基本一致，主要由四部分组成，各部件协同作用，保障测试的稳定性：
?针头：与被测对象直接接触的核心部分，通常设计为尖头、圆头、扁平状或爪状，材质多为高导电性金属（如铍铜、黄铜、镀金/镀镍合金），表面镀层可有效降低接触电阻，减少信号损耗，同时提升耐磨性与抗氧化性。
?针管：用于包裹针头与弹簧，起到固定、保护内部结构的作用，材质多为黄铜或铍铜等，需具备足够的刚性与耐磨性。
?弹簧：探针的“弹性核心”，内置在针管与针头之间，提供稳定的接触压力——当探针与被测点接触时，弹簧压缩缓冲，既避免压力过大损坏被测件（如脆弱的芯片引脚），也能确保接触紧密，防止接触不良导致的信号失真，优质弹簧可支撑探针完成3万至10万次以上的测试循环。
?针尾：与测试仪器或测试治具连接的部分，通常设计为标准化接口，便于快速装配与更换，确保探针与测试系统的稳定导通。
（二）工作原理
测试探针的工作原理基于导电接触与信号传导，核心逻辑可概括为“接触-传导-反馈”三步：首先，通过弹簧提供的压力，使探针针头与被测对象（如电路板焊点、芯片引脚）紧密接触，形成物理导电通路；其次，测试仪器发出的测试信号通过针尾传入，经针管、弹簧传导至针头，再传递到被测设备；最后，被测设备的反馈信号沿原路传回测试仪器，经仪器分析处理后，输出电压、电流、阻抗等相关测试数据，完成一次测试流程。
三、测试探针的主要分类及应用场景

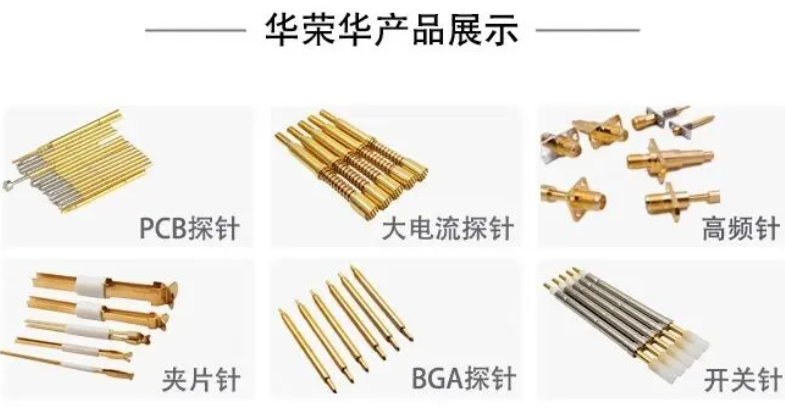

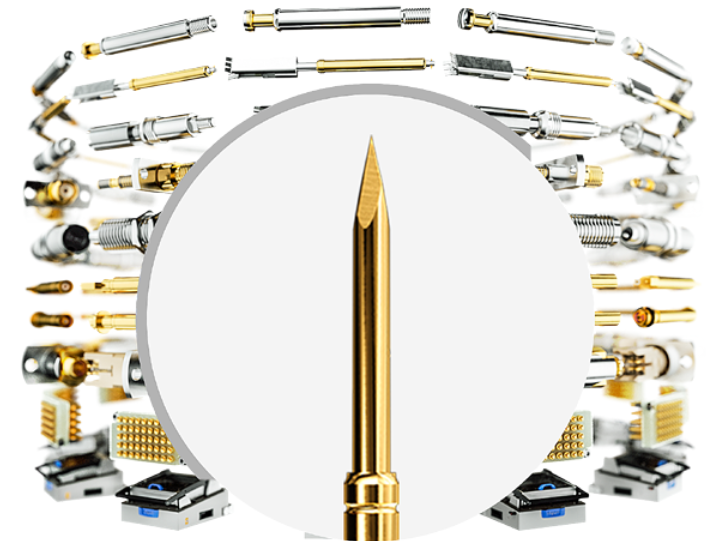

随着电子设备向微型化、高性能、多场景方向发展，测试探针家族衍生出多个“分支”，不同类型的探针各有专攻，适配不同的测试需求。结合应用场景与性能特点，主流分类如下：
（一）按应用场景分类
1.半导体探针：专为半导体领域设计，主要用于晶圆测试、芯片封装测试、通讯功率电子部件测试等环节，能精准接触芯片上的微小引脚，是半导体研发与量产的核心测试部件。

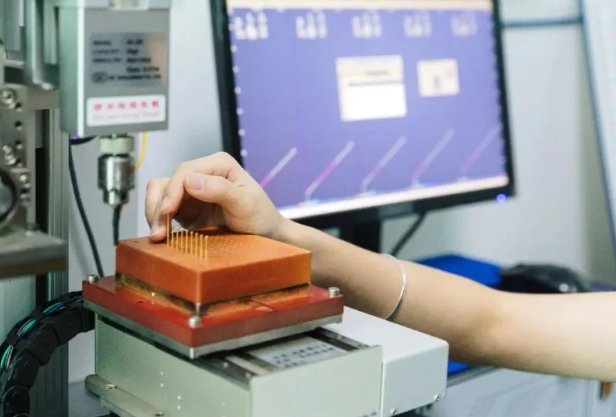

2.ICT探针（在线测试探针）：应用最广泛的通用型探针，主要用于PCB线路板安装元器件后的在线电路测试及功能测试，检测制成板上元器件的电气性能和电路网络的连接情况，可定量测量电阻、电容等元器件参数，筛选出虚焊、连锡、漏装等故障，适配自动化生产线的批量测试需求。
3.高频/射频探针：用于高频RF、微波模块、5G通信设备等的信号检测与测量，采用低介电常数绝缘材料，针芯与外壳同轴设计，阻抗严格匹配（50Ω/100Ω），信号衰减低、相位稳定性好，可支持GHz级频率传输，广泛应用于基站主板、卫星通信设备、高速接口（USB 3.1、HDMI 2.1）测试等场景。
4.大电流探针：适配高温、高电流的测试场景，针体较粗，采用高导电、高散热材质，额定电流可达15A-200A，部分型号带散热孔，主要用于锂电池、动力电池的充放电测试，变频器、光伏组件等工业设备的功能检测，以及消费电子快充测试等领域。
5.弹片探针：主要用于手机、芯片、屏幕等精密间距连接器的测试，具备适配小间距、测试效率高、稳定性强、寿命长等特点，可实现信号传输与电流导通的双重功能，是消费电子精密测试的核心部件。
（二）按结构类型分类
?垂直探针：应用最广泛的结构类型，针头与针尾呈垂直方向，结构紧凑，接触稳定，适配高密度测试场景，如手机主板、芯片的批量测试，ICT探针、半导体探针多采用这种结构。
?悬臂探针：针头呈悬臂状，灵活性强，适合测试空间狭小、无法垂直接触的被测点，如某些精密传感器、微型元器件的测试，主要分为劈刀型和环氧树脂型两种。
?弹簧针（Pogo Pin）：内置弹簧式伸缩结构，接触压力稳定，可实现反复插拔，接触电阻低（≤50mΩ），适用于通用电子设备测试、高密度PCB测试等需反复测试的场景，是消费电子量产测试的首选。
四、测试探针的核心应用领域
测试探针的应用贯穿电子设备的研发、生产、维修全生命周期，覆盖消费电子、半导体、汽车电子、医疗、航天航空等多个核心领域，成为保障产品质量的关键环节：
1.消费电子领域：是测试探针应用最广泛的领域，从手机、电脑、平板的主板测试，到耳机、智能手表的功能验证，均需大量探针参与。在量产过程中，数百枚探针组成“测试大阵”，同时检测CPU、内存、射频模块等核心部件，筛选不合格产品，一枚探针可支撑百万级量产规模，提升生产效率并降低成本。
2.半导体领域：从晶圆制造、芯片封装到成品测试，每一个环节都离不开测试探针。半导体探针精准接触芯片微米级引脚，完成电性能测试；BGA双头探针则专门适配BGA芯片的晶圆级测试与成品测试，确保芯片性能稳定可靠。
3.汽车电子领域：随着新能源汽车、智能驾驶的发展，汽车电子部件的测试需求日益严苛。测试探针用于汽车线束通断检测、电池管理系统、电驱动部件的可靠性测试，以及车载传感器、中控系统的功能验证，守护汽车行驶安全与能效。
4.航天航空领域：特种测试探针可耐受高温、高压、强辐射等极端环境，用于火箭发动机、卫星电子部件的测试，为关键系统传回精准的实测数据，保障航天设备的可靠性与安全性。
5.工业自动化与科研领域：在工业自动化生产中，用于变频器、逆变器等设备的功能检测与老化测试。
五、测试探针的关键性能指标与选型要点
（一）关键性能指标
测试探针的性能直接决定测试数据的准确性与测试效率，核心性能指标包括：
?接触电阻：越低越好，通常要求≤50mΩ，优质探针可达到≤30mΩ，避免接触电阻过大导致信号失真或测试误差。
?使用寿命：指探针可正常工作的插拔次数，普通探针寿命为3万-10万次，优质探针可达10万次以上，寿命长短直接影响量产测试的效率与成本。
?接触压力：需适中，过大易损坏被测件，过小则导致接触不良，通常在10-50g之间，可根据被测对象的材质与结构调整。
?针径与间距：针径越小，适配的测试点越精密，目前主流精密探针针径可至0.06mm；测试间距（两个测试点中心间距）可覆盖0.25mm至1.27mm，适配不同密度的PCB板与芯片测试。
（二）选型要点
选型的核心是“匹配测试场景”，需重点关注以下几点：一是明确被测对象的类型（PCB板、芯片、线束等）与测试参数（电压、电流、频率）；二是根据测试空间选择探针结构（垂直、悬臂）与针径；三是结合测试频率选择普通探针或高频探针，结合电流需求选择普通探针或大电流探针；四是考虑量产效率，选择寿命长、更换便捷的探针型号；五是关注材质与镀层，优先选择镀金、铍铜材质的探针，提升传导性能与耐磨性。
