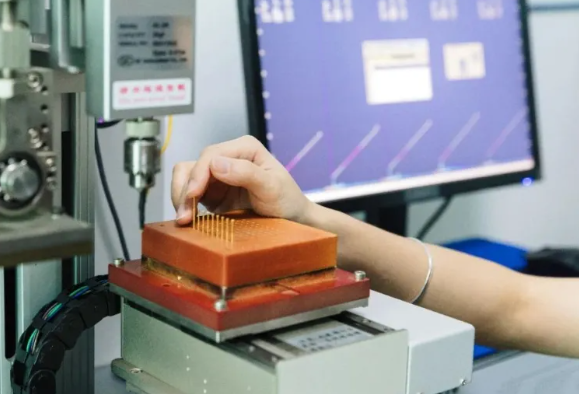

PCB探针（弹簧顶针、测试探针、Pogo Pin）是电路板测试、治具工装、精密对接的核心元器件，广泛应用于ICT/FCT测试、量产工装、BGA/FPC微间距测试、高频高速测试、大电流通电测试等场景，探针选型的精准度，直接决定测试稳定性、数据准确性、PCB焊盘完好度以及治具使用寿命，很多工程故障，如测试误判、接触不良、焊盘压伤、探针频繁报废，本质都是选型不匹配导致。

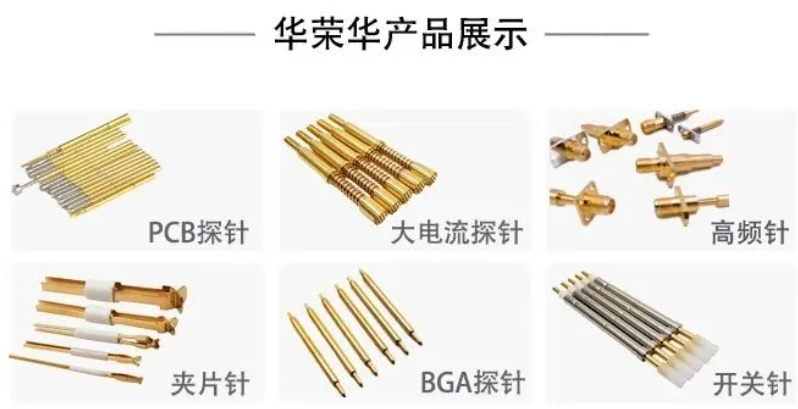

一、PCB探针基础分类与适用场景
市面上PCB测试探针主要按结构、用途、精度分为四大类，覆盖绝大多数工业场景，选型第一步先匹配探针品类。
1. 常规ICT/FCT通用探针
最常用的标准弹簧探针，结构为针管、弹簧、顶针三段式，规格标准化、成本低、通用性强，主要用于常规PCB通孔、普通SMD焊盘的在线测试、功能测试，普通信号、中小电流场景，是量产治具的主力型号。
2. 微间距精密探针（微针模组）
针对高密度PCB、BGA、QFN、极小SMD焊盘开发，针径极小、针距精度高，包含MEMS探针卡类型，可适配0.1mm以下超小针距场景。核心优势是不短路、不压伤微小型焊盘，适用于精密芯片测试、手机主板、微型模组等高精密电路板测试，缺点是成本高、对治具加工精度要求严苛。
3. 大电流功率探针
加粗针芯、强化弹簧与接触结构，载流能力远超普通探针，典型如华荣华大电流探针系列，载流可达15A以上，专门用于PCB电源焊盘、大电流回路、功率板卡测试，解决普通探针大电流发热、压降大、烧针的问题。
4. 高频探针
采用低阻抗、低寄生电容电感结构，镀金精密镀层，阻抗匹配均匀，带宽可达百MHz及以上。专门用于高频信号、高速差分信号、射频电路PCB测试，避免普通探针的信号衰减、串扰、相位偏移问题。
二、探针选型6大核心关键参数（工程必看）
1. 针径与行程：适配焊盘尺寸与下压空间
针径是最基础参数，严格遵循行业适配规则：探针针尖直径为焊盘尺寸的30%~50%，既能保证充足接触面积，又可避免跨接短路、压伤焊盘，例如0.3mm焊盘适配0.10~0.15mm针尖，1.0mm常规焊盘适配0.3~0.5mm针尖。
行程分为有效行程和总行程，常规测试选用有效行程1.5~3.0mm即可；高低温测试、工装公差较大的场景，需预留更大补偿行程，避免接触悬空；微间距精密测试优先短行程探针，保证接触稳定性。
2. 弹力压力：平衡接触可靠性与PCB保护
探针弹力单位为gf（克力），弹力选型直接影响接触效果和PCB损耗，行业标准化选型区间如下：
?25~50gf轻力探针：适配柔性电路板FPC、超薄PCB、BGA转接板、精密脆弱焊盘，杜绝焊盘起皮、基材压变形，适合易损元器件测试场景。
?75~100gf标准弹力：通用优选区间，适配绝大多数常规SMD、镀金、镀锡焊盘，可穿透表面轻微氧化层，接触稳定且不会损伤PCB，覆盖80%以上常规测试场景。
?150~200gf以上大力探针：针对表面氧化严重、污渍较多的焊盘、大电流接触点位，依靠高压力破除氧化层，保证导通稳定；严禁用于薄PCB和微小型焊盘，极易造成焊盘脱落、板材凹陷。
3. 接触电阻：决定测试数据精准度
接触电阻是探针核心电气指标，数值越小、越稳定，测试精度越高。常规ICT测试要求接触电阻＜50mΩ，高精度高速测试需＜20mΩ，探针镀层是关键：全硬金镀金探针接触电阻最低、抗氧化性强，适合高精度、高频、量产长期测试；镀镍探针性价比高，但接触电阻偏大，仅适用于低端普通测试场景。
4. 载流能力：区分信号测试与功率测试
普通信号探针载流多为1~3A，仅适用于信号点位测试；电源、功率测试必须选用大电流专用探针，30A以上大电流探针可满足电源回路、快充、功率模块测试需求。选型严禁小针带大电流，会导致探针发热、压降异常、烧针氧化，引发测试故障。
5. 使用寿命：匹配量产频次
普通镀镍探针使用寿命约10~20万次，适合小批量打样、研发测试；加厚镀金探针使用寿命可达50~100万次，耐磨抗氧化，适合大批量量产治具，可大幅降低换针维护成本。

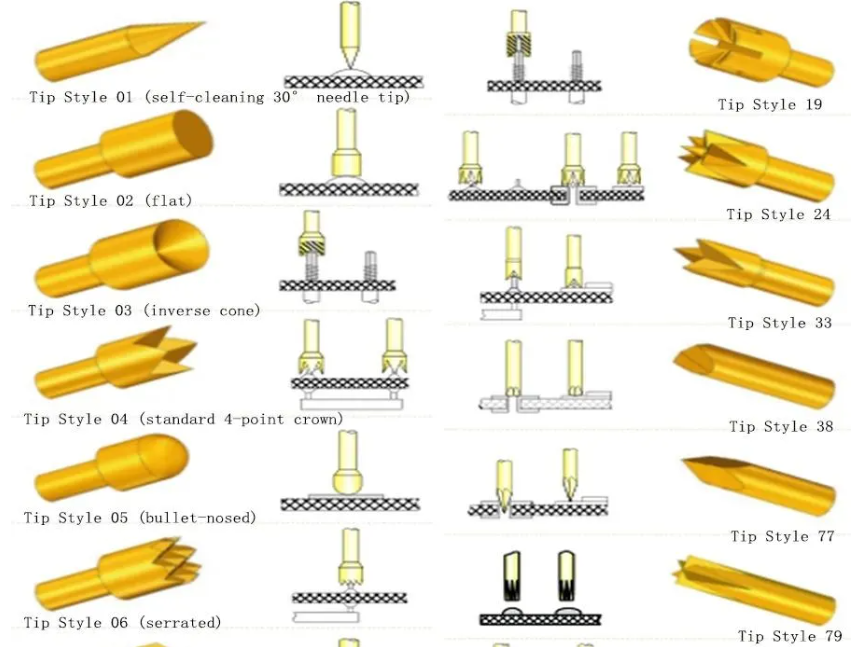

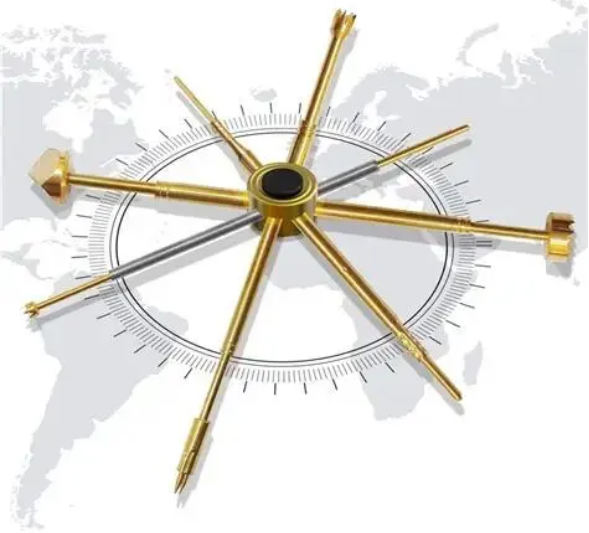

三、针尖形态选型：按焊盘材质与表面工艺匹配
相同针径下，针尖形态直接决定接触效果和焊盘保护效果，不同PCB表面工艺（喷锡、化金、裸铜、OSP）需对应专属针尖，是最容易被忽略的选型关键点。
1. 圆头/皇冠头探针
适配ENIG化金焊盘、硬金手指、平整镀金测试点。镀金层质地较软，圆头接触面均匀，不会压伤金层、不留凹坑，接触稳定、耐磨防刮，是精密镀金焊盘的首选针尖。同时适配平整OSP有机涂层焊盘，可轻柔穿透表层氧化膜。
2. 尖头/锥形探针
适配轻微氧化裸铜焊盘、平整锡点、常规通孔。针尖穿透力强，可刺破薄氧化层，单点接触精准，适合普通低要求导通测试；缺点是接触面积小，不适合大电流、高频测试，且易划伤软质镀金焊盘。
3. 三爪/锯齿头探针
适配HASL喷锡焊盘、表面凹凸不平、氧化污染严重的焊盘。三爪多点接触，可避开锡面凸起和凹陷，破除厚重氧化层，解决喷锡焊盘接触不良、虚测、误判问题，是喷锡PCB的最优选型。
4. 平头探针
适配大尺寸电源焊盘、大电流测试点位、平整大面积焊盘。接触面积最大，导通阻抗极低，载流能力强，压力分布均匀，兼顾大电流稳定性和焊盘保护性，不适合微小间距焊盘，易短路。
四、全场景标准化选型步骤（直接套用）
为避免选型混乱，总结工程通用5步选型法，新手可直接按流程落地，零出错。
第一步：确认PCB测试基础参数：测量焊盘尺寸、焊盘间距、表面工艺（镀金/喷锡/裸铜/OSP），确定是否为微间距、高密度布局。
第二步：匹配探针品类：常规间距选标准ICT探针、微间距选精密微针、功率点位选大电流探针、高速信号选高频专用探针。
第三步：确定针径与针尖形态：按焊盘30%~50%规则选针径，按焊盘工艺匹配圆头/三爪/尖头/平头。
第四步：锁定弹力与电气参数：精密薄板用轻力、常规板用标准弹力、重氧化焊盘用大力；信号测电阻、电源测载流、高频看阻抗与带宽。
第五步：匹配寿命与成本：小批量研发用经济型镀镍探针，大批量量产用镀金长效探针，平衡性能与成本。
