做测试工装、采购探针的工程师，大概率都踩过同一个坑：觉得探针镀层越厚，质量越好、寿命越长。
为了降低换针频次、减少产线停机损耗，不少人采购时直接选加厚镀金款，宁愿多花钱、不将就，但实际用下来发现，很多场景下厚镀层探针不仅没更耐用，反而出现接触不稳、卡针、尺寸超差、阻抗偏高的问题，纯纯花高价买了多余的性能，白白浪费采购预算。

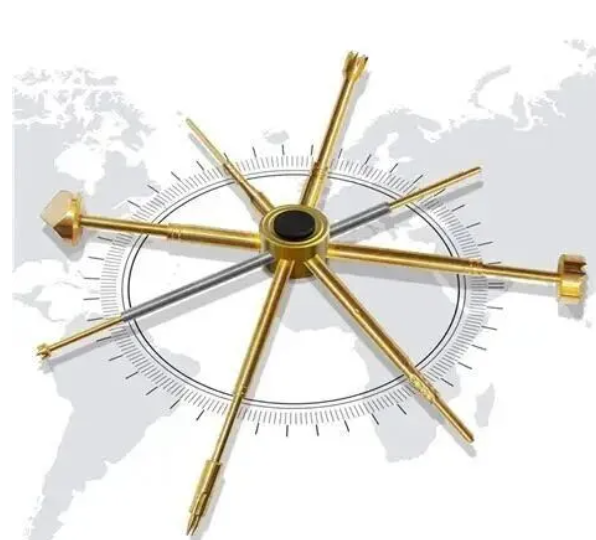

一、先纠偏核心误区：镀层真的不是越厚越好
很多人默认的“厚镀层=高寿命”，只对了一半，仅限高频磨损场景，一旦脱离适配工况，盲目加厚只会弊大于利。
首先承认合理逻辑：探针核心镀层多为硬金（金钴合金），在常规磨损工况下，镀层厚度小幅提升，确实能增强耐磨性、延长插拔测试寿命，比如0.1μm薄金层，插拔寿命仅千次左右，极易磨穿暴露底层镍层；1~3μm硬金镀层，可适配3万~10万次常规测试，是工业通用耐用标准。
但超过临界厚度，弊端会全面凸显：
1. 精度失效，尺寸超差：精密探针的针头、针管公差本身只有微米级，镀层过厚会直接改变针尖弧度、针身直径，导致扎针过深、接触偏移、卡针卡顿，适配精密PCBA测试时极易出现误测、虚测。
2. 电气性能变差：金的导电性能虽好，但镀层过厚会增加表面应力、产生细微孔隙，反而导致接触电阻不稳定，高频测试、微电流测试场景下，数据漂移、测试不良率会明显上升。
3. 成本翻倍，边际收益归零：镀层加厚，原材料金料成本、电镀工艺成本同步上涨，探针单价大幅提升，但多数常规测试场景，薄镀层完全能满足寿命需求，加厚带来的寿命提升微乎其微，纯纯无效溢价。
除此之外还有关键一点：镀层寿命看的是“复合工艺”，不是单一厚度，优质探针都是“底层镍阻挡层+中层过渡层+表层硬金”的复合结构，哪怕镀层很厚，若省去镍阻挡层、电镀工艺不达标，依然容易脱层、氧化，寿命远不如工艺合格的标准厚度探针。

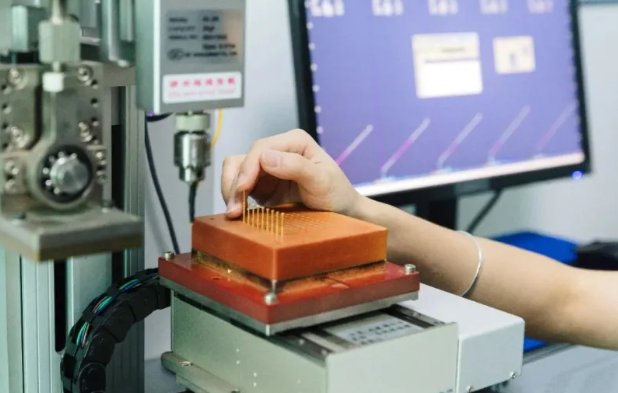

二、工程师必看：4大主流场景，探针镀层厚度精准选型
采购探针不用死磕“最厚款”，按产线工况、测试频次、环境条件选厚度，既能保证稳定性，又能最大化节省耗材成本，下面是一线实测的适配方案，直接套用即可。
1. 低频常规测试（研发调试、小批量试产）
适配镀层：0.3~0.8μm 硬金
这类场景测试频次低、每日插拔次数少，无高强度磨损，环境干燥无腐蚀，0.3~0.8μm的标准薄镀金层，足以防氧化、保导通，完全满足研发调试、小批量试产的寿命需求。
如果盲目选用2μm以上厚镀层，性能完全过剩，单支探针成本直接翻倍，长期批量采购会造成极大预算浪费，性价比极低。
2. 中高频量产测试（ICT/FCT常规量产、消费电子测试）
适配镀层：1.0~2.0μm 硬金
这是电子厂最通用的场景，每日数千次插拔测试，对耐磨性、接触稳定性要求高。1~2μm硬金镀层是最优区间，既能达到5万次以上稳定寿命，不易磨穿氧化，又不会出现尺寸超差、阻抗异常问题。
市面优质国产探针的标准工艺就是这个厚度区间，完全适配手机、电路板、小家电等常规量产测试，无需溢价进口加厚款。
3. 超高频次工业测试（汽车电子、精密元器件、长线量产）
适配镀层：2.0~3.0μm 加厚硬金
汽车电子、工控精密元器件测试，不仅测试频次极高，且对测试一致性、稳定性要求严苛，轻微磨损就会导致批量不良，此时2~3μm加厚硬金镀层，可实现10万次以上超长寿命，抗磨损、抗轻微粉尘干扰能力更强。
注意：此场景仅需加厚至3μm以内即可，超过3μm后，寿命提升幅度极小，却会大幅增加采购成本，还可能影响精密接触精度。
4. 特殊环境测试（潮湿、盐雾、多粉尘、户外工控）
选型核心：优先优化底层工艺，不盲目加厚表层金层
很多工程师遇到潮湿、粉尘、盐雾环境，就直接选加厚镀层探针，这是典型误区。恶劣环境下，探针失效的核心原因不是磨损，而是底层氧化、镀层脱落、基材腐蚀。
正确做法是：保留1.0~1.5μm表层硬金，重点强化底层镍阻挡层厚度和附着力，通过复合镀层工艺阻隔水汽、粉尘侵蚀。单纯加厚表层金层，无法解决底层腐蚀问题，再厚的镀层也会快速起皮、失效。
三、采购终极总结：3个原则，告别浪费与踩坑
1. 寿命上限由场景决定，而非镀层厚度：磨损场景靠厚镀层提寿命，腐蚀场景靠复合工艺保稳定，脱离场景的加厚都是无效投入。
2. 厚度有临界值，过犹不及：常规测试1~2μm够用，高频工业测试最高3μm封顶，超厚只会牺牲精度、抬高成本、降低电气稳定性。
3. 重工艺不重噱头：优先选“镍阻挡层+过渡层+硬金表层”的合规复合镀层探针，劣质厚镀层只是“虚厚”，易脱层、易磨损，寿命远不如标准工艺的常规厚度探针。
