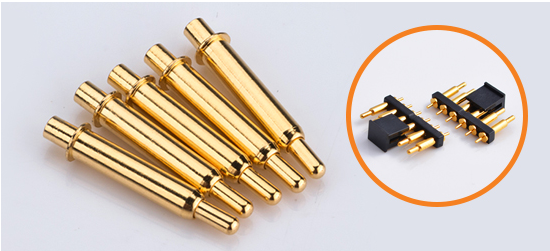

对于刚接触PCB（印制电路板）测试的新手而言，PCB探针作为测试环节的核心部件，其使用过程中难免会遇到各种问题。这些问题不仅影响测试效率，还可能导致测试结果不准确。本文将系统梳理PCB探针常见问题，并提供实用解决方案，帮助新手快速掌握应对技巧。

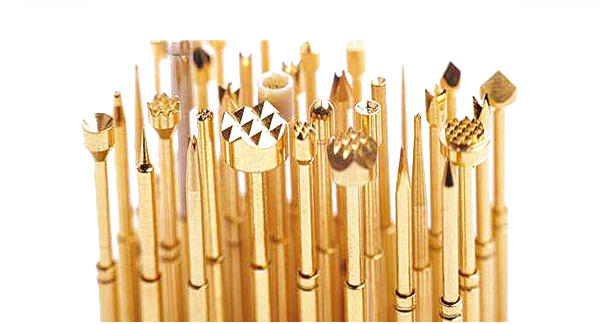

一、接触不良：测试信号不稳定的“元凶”
问题表现：在测试过程中，经常出现信号中断、数据跳变或无法读取等情况，探针与PCB焊盘或测试点接触时不够稳定。
原因分析：
1.探针针尖磨损严重，导致接触面变小，无法形成可靠连接。
2.PCB表面存在氧化层、污染物或助焊剂残留，阻碍电流传导。
3.探针施加的压力不足，或测试夹具设计不合理，导致探针与PCB接触不充分。
解决方案：
1.定期检查探针磨损情况，及时更换磨损严重的探针。建议每完成5000 - 10000次测试后进行一次全面检查。
2.在测试前对PCB进行清洁处理，可使用专用的PCB清洗剂去除表面污染物和氧化层。
3.调整测试夹具的压力参数，确保探针与PCB之间保持适当的接触压力。

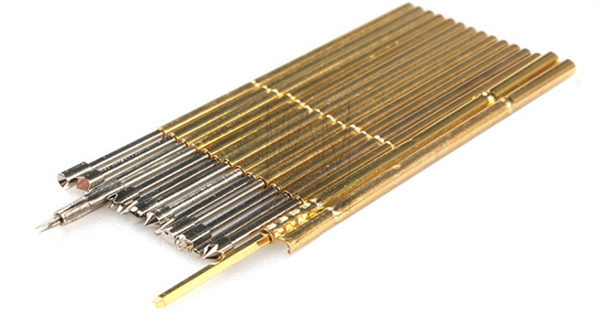

二、探针断裂：频繁使用带来的损耗
问题表现：探针在使用过程中发生断裂，尤其是在插拔次数较多或测试压力过大的情况下。
原因分析：
1.探针材质韧性不足，无法承受频繁的机械应力。
2.操作不当，如插拔速度过快、用力过猛，导致探针承受瞬间过大的冲击力。
3.测试环境温度过高或过低，影响探针的物理性能，使其变脆易断。
解决方案：
1.选择质量可靠、韧性较好的探针，如采用铍铜合金或钨合金材质的探针，这类材质具有较高的强度和耐疲劳性能。
2.规范操作流程，插拔探针时动作要平稳、缓慢，避免用力过猛。同时，尽量减少不必要的插拔次数。
3. 确保测试环境温度符合探针的使用要求。一般情况下，PCB探针的适宜工作温度范围为0℃ - 40℃，若超出该范围，需采取相应的温控措施。

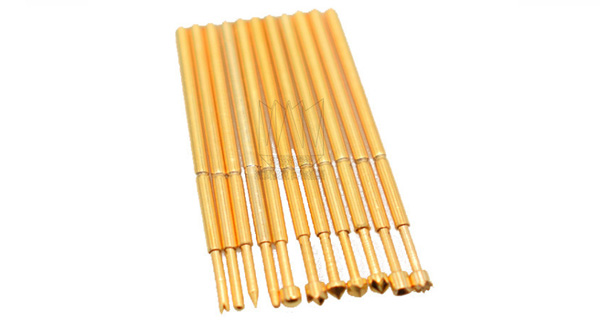

三、信号损耗过大：影响测试精度
问题表现：测试信号在传输过程中出现明显衰减，导致测试结果与实际值偏差较大。
原因分析：
1.探针的导电性能不佳，接触电阻过高，造成信号能量损失。
2.探针与测试设备之间的连接不紧密，存在接触阻抗。
3. 探针的结构设计不合理，对高频信号的传输能力有限。
解决方案：
1. 选用镀金或镀银等导电性能良好的探针，降低接触电阻，减少信号损耗。同时，定期检查探针表面镀层是否完好，如有磨损需及时更换。
2.确保探针与测试设备之间的连接稳固，可使用专用的连接器或适配器，保证电气连接的可靠性。
3. 对于高频信号测试，选择具有低插入损耗、高特性阻抗的探针，并优化测试夹具的布局，减少信号传输路径中的干扰。

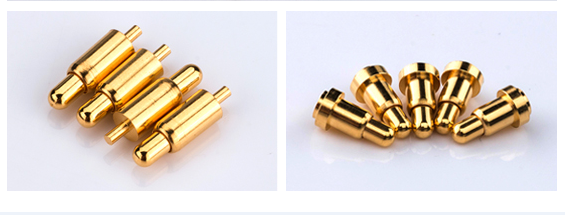

四、探针污染：影响测试可靠性
问题表现：探针表面附着杂质，导致接触性能下降，测试结果不稳定。
原因分析：
1. 测试环境灰尘较多，污染物容易附着在探针表面。
2.PCB上的助焊剂、锡渣等残留物在测试过程中转移到探针上。
解决方案：
1. 保持测试环境的清洁，定期对测试区域进行除尘处理，可使用无尘布和专用清洁剂擦拭工作台面和设备。
2.在测试前后对探针进行清洁，可采用超声波清洗或专用的探针清洁剂去除表面污染物。同时，在测试过程中，尽量避免探针与PCB上的残留物直接接触。
五、探针定位偏差：导致测试失败
问题表现：探针无法准确对准PCB上的测试点，导致测试无法正常进行。
原因分析：
1. 测试夹具的定位精度不足，或夹具安装不牢固，发生位移。
2.PCB的制造公差较大，测试点位置存在偏差。
解决方案：
1. 定期校准测试夹具，确保其定位精度符合要求,可使用高精度的校准工具对夹具进行调整，必要时更换精度更高的夹具。
2.与PCB制造商沟通，严格控制PCB的制造公差,同时，在测试前对PCB进行预定位，通过视觉识别系统辅助探针准确对准测试点。
通过了解上述PCB探针常见问题及解决方案，新手在实际操作中能够更从容地应对各种状况。日常使用中，还需养成定期维护和检查探针的习惯，结合具体测试需求合理选择探针类型，从而保障PCB测试工作的高效、准确进行。
