测试探针头型的使用方法

标签:头型选型 探针头型

测试探针表面镀金,内部有平均寿命3~10万次的高性能弹簧通常线路板的探针有很多的规格,选用探针主要是根据线路板(PCB)板的中心距和被测点的形状而定的,PCB板上所要测试的点与点之间越近,选用探针的外径也就越细


针主要是有三个部分组成的,以上三个部分组装成一根探针。另外还有外套管,可以连焊接线

1、针管主要是以磷铜为材料外面镀金。

2、弹簧主要是琴钢线和不锈弹簧线

3、针头主要是铍铜 (SK4)镀镍或者镀金。

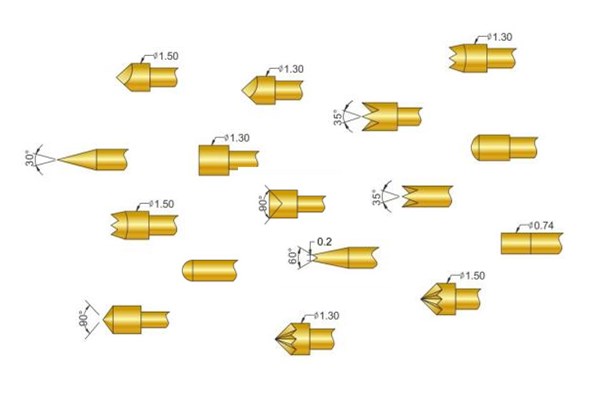

今天介绍主要介绍的测试探针头型怎么使用

测试探针头型——凹头测试长导脚,端子及绕线柱

测试探针头型——尖头测试导脚及焊点 测试——污染之PC板或穿刺污染层

测试探针头型——大圆头测试金手指及焊垫确保接触不留牙印

测试探针头型——圆锥头测试贯穿孔,焊垫及金手指

测试探针头型——小四爪测试焊垫及金手指适细线测试,不沾灰尘及污染物

测试探针头型——九齿梅花头测试长导脚,端子,绕线柱,焊点及焊垫

测试探针头型——三面尖测试贯穿孔,焊垫及金手指

测试探针头型——钻石头测试贯穿孔,焊垫及金手指不沾灰尘及污染物

测试探针头型——三尖头测试导脚及焊点测试——污染之PC板或穿刺污染层 钢质针尖,寿命佳

测试探针头型——大四爪经常用于接触元件脚,由于灰尘和松香堆积在针头,所以不鼓劢用于免清洗的板子

测试探针头型
