测试探针的核心结构与工作原理

测试探针的核心结构

尽管测试探针的类型多样，但核心结构基本一致，主要由四部分组成，各部件协同作用，保障测试的稳定性：

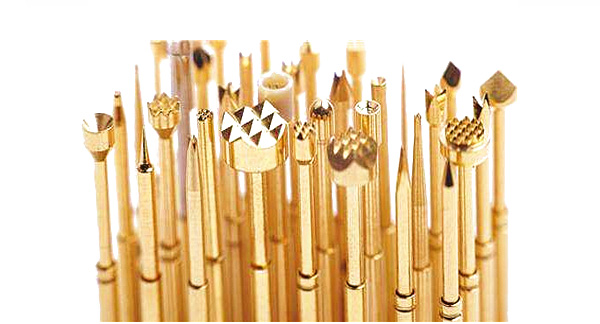

- 针头：与被测对象直接接触的核心部分，通常设计为尖头、圆头、扁平状或爪状，材质多为高导电性金属（如铍铜、镀金/镀镍合金），表面镀层可有效降低接触电阻，减少信号损耗，同时提升耐磨性与抗氧化性。部分精密探针的针头直径可细至0.06mm，比头发丝还细，能精准命中芯片上微米级的测试点。

- 针管：用于包裹针头与弹簧，起到固定、保护内部结构的作用，材质多为不锈钢或铜合金，需具备足够的刚性与耐磨性，避免测试过程中发生变形。

- 弹簧：探针的“弹性核心”，内置在针管与针头之间，提供稳定的接触压力——当探针与被测点接触时，弹簧压缩缓冲，既避免压力过大损坏被测件（如脆弱的芯片引脚），也能确保接触紧密，防止接触不良导致的信号失真，优质弹簧可支撑探针完成3万至10万次以上的测试循环。

- 针尾：与测试仪器或测试治具连接的部分，通常设计为标准化接口，便于快速装配与更换，确保探针与测试系统的稳定导通。

（二）工作原理

测试探针的工作原理基于导电接触与信号传导，核心逻辑可概括为“接触-传导-反馈”三步：首先，通过弹簧提供的压力，使探针针头与被测对象（如电路板焊点、芯片引脚）紧密接触，形成物理导电通路；其次，测试仪器发出的测试信号通过针尾传入，经针管、弹簧传导至针头，再传递到被测设备；最后，被测设备的反馈信号沿原路传回测试仪器，经仪器分析处理后，输出电压、电流、阻抗等相关测试数据，完成一次测试流程。
