简单的介绍一下PCB测试探针的50min探针(一)

标签:探针头型 探针尺寸 探针材质 PCB测试探针

PCB弹簧探针主要应用于PCB链接,在测试过程实现导通作用。应用范围广泛,是PCB行业必须的验证测试手段之一;由于不同大小的板需不同规格的探针去满足测试,探针的规格由最早的125min、100min、75min、50min在不断演化。


下面详细的给各位用户介绍一下50min的测试针

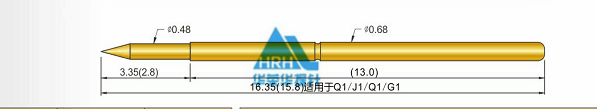

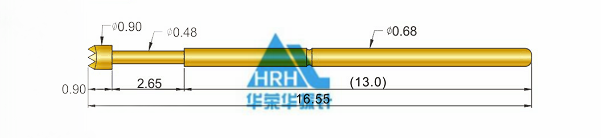

p50测试探针尺寸、50min测试探针尺寸、测试探针规格

p50测试探针尺寸、50min测试探针尺寸、测试探针规格


探针总长为16.55mm其中直上头型的针的总长为16.35mm ;针的外径为0.68mm;行程是0.48mm

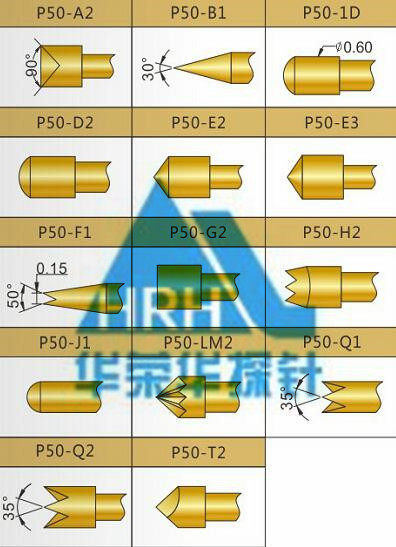

p50测试探针头型、50min测试探针头型、测试探针规格


每一款测试探针最重要的部分都是探针头,不同的探针头型测试不一样的产品。例:梅花头(H)是一款万用型针头,测试长导脚,端子,绕线柱,焊垫,焊点,焊盆,适合于各类型的接触点;尖头(B)针尖角度30度,主要用于接触焊盆,导脚,焊垫,测试污染之PC板或穿刺污染层;.....

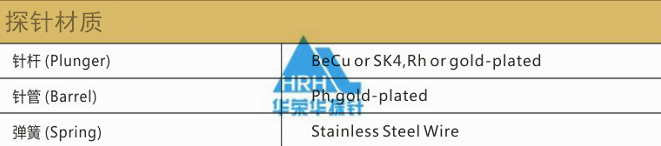

P50测试探针的材质

探针主要采用的材质为铜,这种材质弹性较好,测试中不容易偏移,并且不粘金屑,免清洗,因此寿命较长。
针杆:铍铜或SK4 镀金或铑
针管:磷铜管镀金
弹簧:不锈钢线
套管:磷铜镀金




想要了解更多关于50min探针的请继续关注我们!
或拨打详情电话:400-183-6682 / 15915413552
*本文最终归属权属深圳市华荣华电子科技有限公司所有!
