PCB测试探针50min探针套管(二)

标签:50min测试探针 PCB测试探针 P50探针 探针套管

PCB弹簧探针主要应用于PCB链接,在测试过程实现导通作用。应用范围广泛,是PCB行业必须的验证测试手段之一;由于不同大小的板需不同规格的探针去满足测试,探针的规格由最早的125min、100min、75min、50min在不断演化。


接着上一篇继续介绍50min测试探针

P50测试探针、测试探针要求

每一款测试探针过的电流和使用的弹力不一样,弹簧的弹力的使用在使用的仪器上影响了探针的使用寿命,50min的探针可过3A电流,弹力常规的是75g,如需其他弹力的探针,可以告诉我们,帮您定制一款。

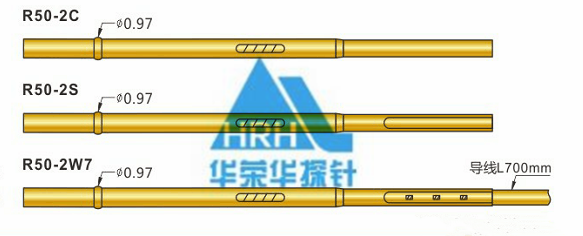

探针套管的外径是0.86mm,总长17.5mm,有四款配套的探针套管,R50-2W尾巴为方尖的,用来插端子用的;R50-2S尾巴带压扁的,是可以焊线用的;R50-2C套管是一支空管连接焊接线用的;R50-2W7是带线套管,可直接使用。

P50测试探针套管、50min测试探针套管


R50探针套管,50min探针套管

R50探针套管,50min探针套管



以上就是50Min探针套管的全部内容了,如果你的测试板与上述的规格尺寸需要做更改的,小编教大家如何定制

50min探针的定制要求

测试探针定制要求:探针规格,探针头型,探针弹力,探针总长

50min探针套管的定制要求

测试探针套管定制要求:探针规格,探针总长,探针尾部特征


想要了解更多关于探针的原理及用法,可拨打;400-183-6682 / 15915413552

*注:本文属原创,最终归属权为深圳市华荣华电子科技有限公司所有
