看似不起眼的测试探针,如何影响整板测试良率

标签:探针 ICT探针 双头探针 烧录探针 华荣华探针

在PCBA、半导体封装测试产线上,很多人会把良率波动、批量误判、返工率飙升的原因,归咎于板材、贴片、回流工艺等核心工序,却常常忽略一个毫不起眼的耗材——测试探针

它体积微小、成本低廉,只是测试治具上的一个通用配件,看似无关紧要,却是连接测试设备与PCB板、芯片焊盘的唯一物理与信号桥梁。行业数据显示,30%~40%的电路板假性不良、测试误判问题,根源并非产品本身缺陷,而是探针接触异常导致的测试误差,一枚状态不佳的探针,足以拖累整板良率、拉高返工成本、影响整条产线产能。

很多产线良率莫名下跌、重复性报错、同点位批量失效的核心隐患,往往都藏在这枚小小的探针里。

一、读懂核心:良率的本质,是探针的接触稳定性

PCB、芯片的ICT、FCT、飞针测试,核心原理都是通过探针精准接触测试点、焊盘、BGA引脚,采集阻值、通断、电压、信号参数,以此判定电路板是否合格。

这套测试体系有一个致命特点:测试精度的下限,由探针决定。

理论上标准测试的接触电阻需稳定在毫欧级别,可一旦探针状态异常,接触电阻会瞬间飙升至百毫欧甚至千欧级别。测试系统无法区分“产品真不良”和“接触不稳定导致的信号异常”,只会统一判定为开路、短路、参数超标,最终造成良品误杀、假性不良泛滥,直接拉低整体良率。

简单来说:产品本身没问题,探针“掉链子”,整板就会被判不合格。

二、探针五大隐患,逐条击穿整板良率

探针对良率的影响,绝非单一接触不良,而是从测试误判、板面损伤、参数漂移、批量波动、隐性失效五个维度,全方位影响产线良率与品质稳定性。

1. 接触异常,催生大量假性不良(最常见)

这是产线良率无故下跌的首要原因,探针弹簧疲劳、针尖磨损、积碳氧化、弹力不足时,无法有效刺破焊盘表面的OSP氧化层、助焊剂残留与灰尘污渍,会出现间歇性虚接。

这种故障极具迷惑性:并非完全不通,而是时通时断。同一批次板材,有的测试通过、有的报错开路,且报错点位高度固定,极易被误判为贴片工艺问题。实则是探针接触电阻波动,导致测试数据跳变,大量良品被误判为不良品,假性报废率大幅攀升。

反之,探针弹力过大、针尖过尖,会直接刺穿焊盘镀层、挤压焊点,造成微裂纹、镀层脱落,让原本合格的板材变成真不良,形成不可逆的良率损耗。

2. 选型错配,适配性不足引发批量异常

不同板面工艺、测试点位,对应不同探针型号,选型失误是很多批量良率问题的隐形根源。

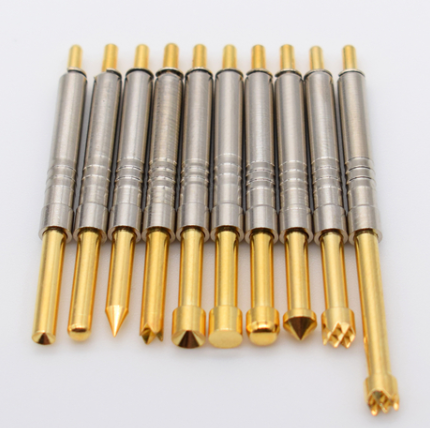

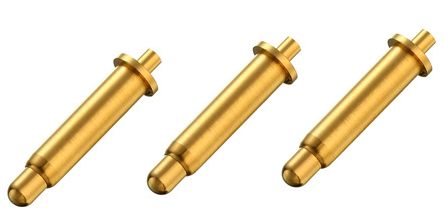

OSP裸铜焊盘使用圆锥针,无法刺破表层氧化膜,大概率出现接触不良;金面焊盘使用三爪针,极易刮伤镀金层,造成板面损伤;微小间距测试点搭配大直径探针,会出现邻针干涉、对位偏移,引发短路误报。

选型不匹配不会立刻引发大规模故障,只会造成批次性、间歇性良率波动,排查难度极大,长期拖累产线良品数据。

3. 信号失真,高精度测试全线翻车

在高频、高速、射频、精密芯片测试场景中,探针的影响被无限放大。磨损、氧化、长度偏差的探针,会破坏信号完整性,产生寄生电感、电阻偏移,导致测试参数漂移超标。

哪怕仅50毫欧的接触电阻偏差,就会让精密参数测试超出公差范围,出现大批量误判。很多高端PCBA、芯片产品,实测功能正常、上机无故障,却在测试环节全数报错,核心原因就是探针信号干扰,而非产品本身缺陷。

4. 机械应力损伤,造成隐性真不良

很多人忽略了探针的机械破坏力,量产治具往往搭载数百上千根探针,测试下压时会对板材产生均匀压力。若探针高度不一致、弹力偏差过大、针板变形,会造成受力不均。

薄板材、BGA区域、刚性元器件边缘会出现轻微形变,长期反复施压会导致焊点疲劳、焊盘微裂、内层线路损伤,这类缺陷不会在当下测试显现,却会导致后续功能失效、老化不良,造成后期良率隐性流失。

三、为什么小小探针,能决定整板品质?

PCB生产的每一道工艺,都是为了做出合格产品,而测试工序是筛选良品、拦截不良的最后关口,探针就是这道关口的“守门人”。

所有工艺的精度、稳定性,最终都要通过探针的接触与信号采集来验证。探针是测试系统中唯一与产品直接接触的耗材,也是最薄弱、最易被忽视的环节。

工艺问题影响的是“产品是否合格”,而探针问题影响的是“能否准确测出产品是否合格”。一旦测试判定失真,良品被误废、不良品被漏测,整板良率、生产成本、产品可靠性都会全面失控。

四、低成本优化:稳住探针,就是稳住良率

相较于板材改版、工艺调试,探针优化成本极低、见效最快,是提升整板良率的最优捷径,核心做好四点:

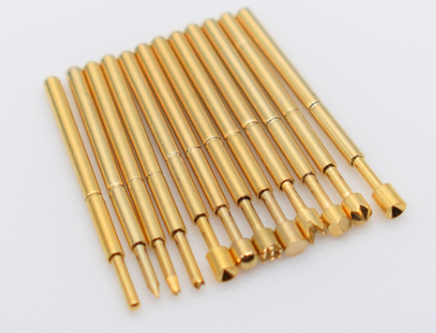

1. 精准选型匹配:OSP板面适配尖针、镀金板面适配圆头/三爪针,根据测试点间距、板面工艺匹配探针规格,杜绝错配损伤与接触不良。

2. 建立定期点检机制:按产能与测试频次,定期检查探针弹力、针尖磨损、氧化积碳情况,统一更换老化探针,避免渐进式失效引发良率波动。

3. 做好清洁维护:定期清理针尖残留助焊剂、粉尘、积碳,保证接触界面干净稳定,严控接触电阻偏差。

4. 校准治具精度:定期校正针板平整度、探针高度、对位精度,避免受力不均导致的板材形变与焊点损伤。
