做电子元器件、电路板、芯片测试的朋友，大概率都听过探针接触电阻这个词，很多人觉得它只是一个普通的电气参数，却不知道它是决定测试结果准不准、产品良率稳不稳定、设备能不能长期稳定运行的核心指标。
一、通俗理解：探针接触电阻是什么？
首先拆解两个核心主体：探针和接触。

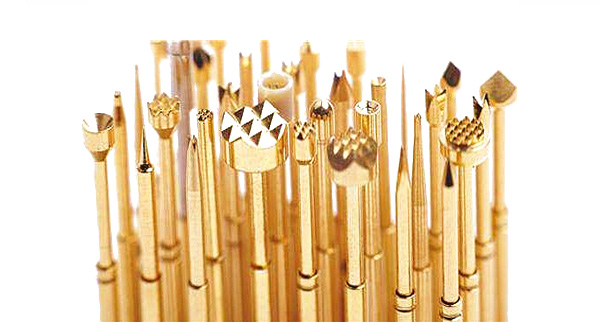

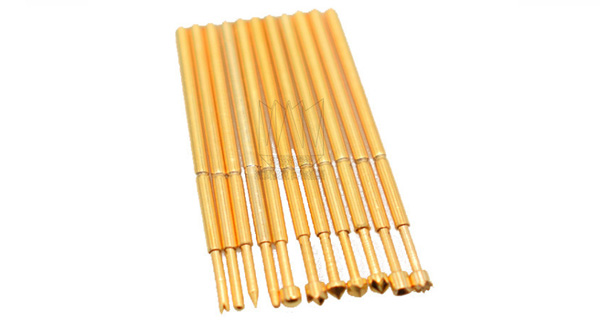

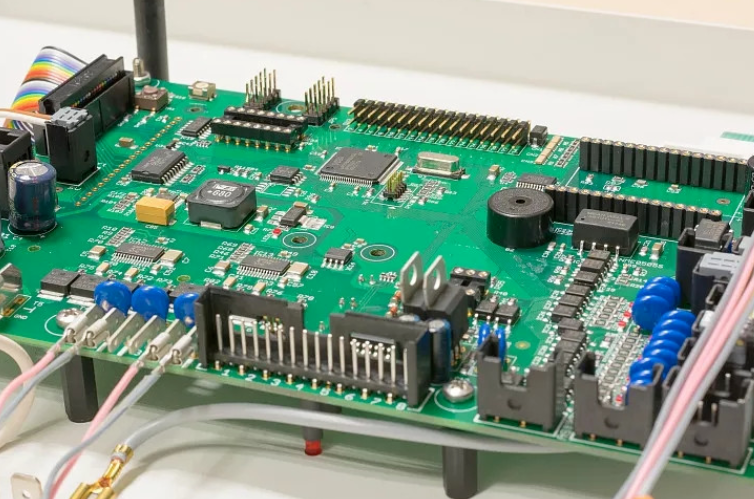

在电子测试场景中，测试探针压接在电路板、芯片引脚、五金触点等被测器件表面，搭建电气通路，使测试仪器能够采集被测件的电流、电压、阻抗等信号，以此判定产品性能是否达标。
探针接触电阻，指的是探针头部与被测触点相互接触的界面处产生的微小电阻。
需要重点记住：它不属于探针自身材料的体电阻，也不是被测产品本身的电阻，是两种导体接触面之间产生的界面电阻。即便探针本体、被测器件本身电气性能完好，只要接触界面状态发生变化，接触电阻就会随之升高或者波动。
导体表面在微观下并不是绝对平整的，存在大量微小凹凸点。当探针下压接触时，只有部分凸起点位发生真实金属接触，其余区域为空气间隙，真实导电仅发生在这些微小接触点上，电流被压缩集中从这些点位通过，由此产生收缩电阻；同时金属表面会生成氧化膜、吸附污染物薄膜，薄膜本身会带来膜层电阻。收缩电阻 + 膜层电阻，共同构成了接触电阻。
二、接触电阻为什么会变大？日常常见原因
很多测试误差、误判不良、设备故障，根源都在这里，日常生产中，接触电阻异常的核心诱因只有4个，很好理解：
1. 接触面有杂质氧化：产品触点、探针头部长期暴露在空气中，会产生氧化层，或是沾附粉尘、油污、助焊剂残留，相当于在导电接触面垫了一层“绝缘薄膜”，直接增大电阻。
2. 贴合压力不足：探针下压力度太小，探针和产品触点没有充分贴合，实际导电接触面积变小，电阻瞬间升高。

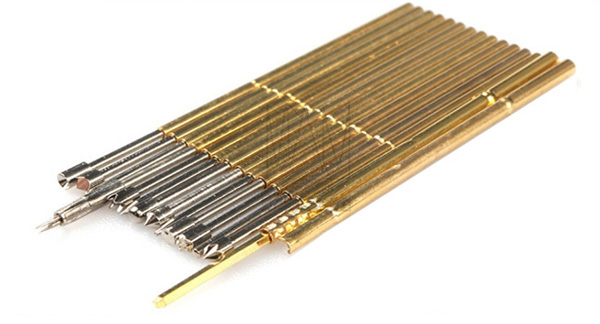

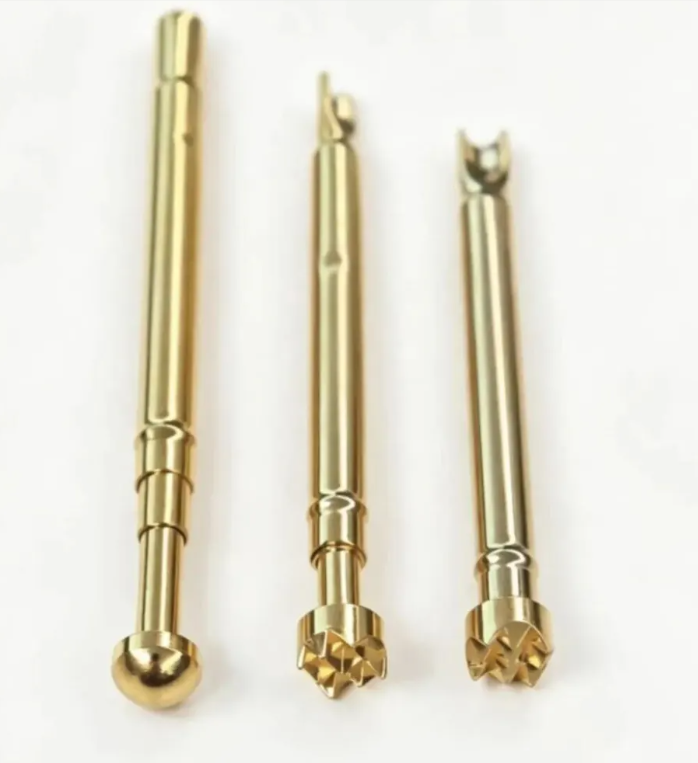

3. 探针磨损变形：探针长期反复按压测试，头部磨损、变钝、变形，无法精准贴合触点，接触缝隙变大，电阻稳定性变差。
4. 触点平整度差：被测产品引脚、触点凹凸不平、轻微变形，导致探针贴合不紧密，接触状态不稳定。
三、为什么接触电阻是测试的关键核心指标？
在电子测试行业，接触电阻从来不是一个可有可无的参考数据，而是必测、必控、必达标的硬性指标，核心原因有3点，直接影响生产质量和成本：
1. 它是测试数据精准度的“地基”
所有电性能测试，本质都是读取电路的电气数据，测试设备默认：读取到的数值，全部来自被测产品本身的性能。
但如果探针接触电阻过大、数值不稳定，多余的电阻就会混入测试回路，相当于给产品“凭空加了一层电气损耗”。
这会直接导致：电压测试偏低、电流测试异常、阻抗测试飘移，明明产品是合格的，却因为接触电阻超标，被误判为不良品，造成不必要的物料浪费和产能损耗。
2. 杜绝“漏测误判”，把控产品真实品质
除了误杀良品，接触电阻异常还会造成更严重的问题：放过不良品。
当接触电阻波动极大、数值忽高忽低时，测试数据会极不稳定，部分存在隐性缺陷的产品（微短路、阻抗异常、接触不良），会因为接触电阻的误差掩盖自身问题，顺利通过测试流入市场。
这些隐性不良品，后续会出现通电失灵、接触不良、设备死机等问题，带来售后返工、品牌口碑受损等一系列损失，可以说，管控不好接触电阻，就等于把控不住产品出厂质量。
3. 直接决定测试效率和设备寿命
在批量自动化测试生产线中，接触电阻的稳定性直接影响生产节奏。
如果接触电阻频繁超标，设备就会频繁报错、重试测试，导致测试节拍变慢、产能下降，同时，电阻异常会让测试回路电流不稳定，长期反复异常通电，会加速探针老化、磨损、烧蚀，大幅提高探针更换成本和设备维护成本。
行业内资深工程师都清楚：大部分测试设备故障、测试重复性差、良率波动大的问题，80%以上根源都是接触电阻失控。
四、行业通用标准：接触电阻多少算合格？
为了方便大家落地参考，给大家说一下通用行业标准（民用、消费电子常规测试场景）：
常规测试探针的接触电阻，标准要求一般控制在50mΩ（毫欧）以内；高精度芯片、精密元器件测试，要求更严格，通常需要控制在20mΩ甚至10mΩ以内。
只要接触电阻数值稳定、低于标准值，测试数据就精准、稳定；一旦超标或波动过大，就必须及时清洁探针、调整下压行程、更换磨损探针。
