BGA 探针容易压坏芯片?原因和方案在这里

标签:探针 双头探针 BGA双头探针 半导体探针

在 BGA 芯片量产测试、烧录、老化环节,很多工程师都会遇到一个棘手问题:明明只是正常下压测试,芯片锡球凹陷、压痕过深、球裂,甚至封装基材开裂、内部 UBM 层隐形损伤。不良品混入后,短期测 OK、回流焊接后批量虚焊失效,带来极高的返工与客诉成本,很多人第一反应是 “探针质量差”,但压伤 BGA,往往是压力、针头、共面度、治具、工艺叠加导致的系统性问题。

 一、BGA 探针压伤芯片锡球 / 封装的核心原因

1. 单针压力超标、过压行程(Overdrive)过大

BGA 锡球本身质地偏软,细间距 CSP、WLCSP 的微凸点耐受能力更低,常规大电流 ICT 探针单针压力可达 30g 以上,而细间距 BGA 适合的单针压力大多控制在 5–15gf 区间。

当探针预压行程超出规范,弹簧被压至硬限位,不再有缓冲弹性;下压瞬间冲击力直接砸在锡球上,造成锡球压扁、塑性变形,严重时凸点底部金属层产生微裂纹。很多治具调试习惯 “多压一点保证接触稳定”,恰恰是压伤最主要源头。

2. 针头选型错误,接触形式不匹配

尖锥针、尖角皇冠头接触属于点接触,压强高度集中,极易在锡球表面扎出深压痕,锡料还会粘在针头,反复测试持续刮擦锡球;针头直径过大、偏心,下压时产生侧向剪切力,锡球容易被剐蹭、撕裂。

部分旧治具混用通用 ICT 探针,没有选用 BGA 专用的圆弧头、半球头、多爪型接触头,也是高频踩坑点。

3. 探针阵列共面度差,受力不均

BGA 阵列少则几十、多则上千颗探针。如果针板加工、组装公差大,探针长短不一致:高点探针先接触,单独承受全部下压载荷,先把对应位置锡球压塌;低点探针接触不良、接触电阻漂移,工程师又继续加大下压行程,恶性循环,边角锡球最容易受损,BGA 四角本身应力集中,压伤概率远高于中间区域。

4. 治具下压结构与支撑设计缺陷

翻盖式治具铰链带来杠杆偏载、压板只压芯片中心,边缘受力不足,为保证全部点位导通,被迫加大总压力;下压气缸无缓冲、速度过快,产生冲击载荷;PCB 或芯片底部缺少均匀支撑,受压后板件弯曲变形,BGA 焊点承受额外剪切应力,出现隐性球裂,外观肉眼看不出,回流后集中失效。

另外定位偏移、导向间隙大,下压时探针斜向顶锡球,侧向力对软锡球的破坏远大于垂直压力。

5. 探针磨损、脏污,维护流程缺失

长期使用后针头磨损、出现毛刺,原本圆滑的接触面变成锋利边缘;锡渣、助焊剂残胶堆积在针尖,一方面接触电阻不稳,另一方面硬质残渣相当于 “磨料”,反复扎压锡球,加速锡球损伤。很多产线只关注良率,没有制定探针定期清洗、换针校验周期。

6. 芯片本身来料与环境因素

芯片封装翘曲、锡球本身高度公差偏大;高温老化测试时,焊料变软,同等压力下更容易塌陷变形;受潮芯片在高温测试中叠加应力,会放大开裂风险。

 二、针对性改善方案,兼顾接触稳定与芯片防护

1. 重新定义压力与预压行程,按间距分级选型

- 常规 1.0mm 及以上间距 BGA:推荐单针压力 10–15gf;

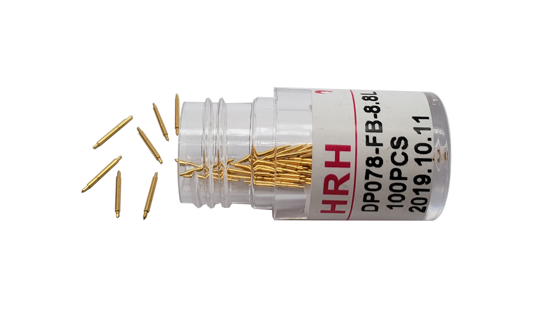

- 0.5mm、0.4mm 细间距 CSP/WLCSP 微凸点:优先 5–10gf 低压力 BGA 双头探针;

- 严控过压行程,一般控制在探针额定行程的 1/3~1/2 以内,严禁压到弹簧底死点,保留弹性缓冲空间。

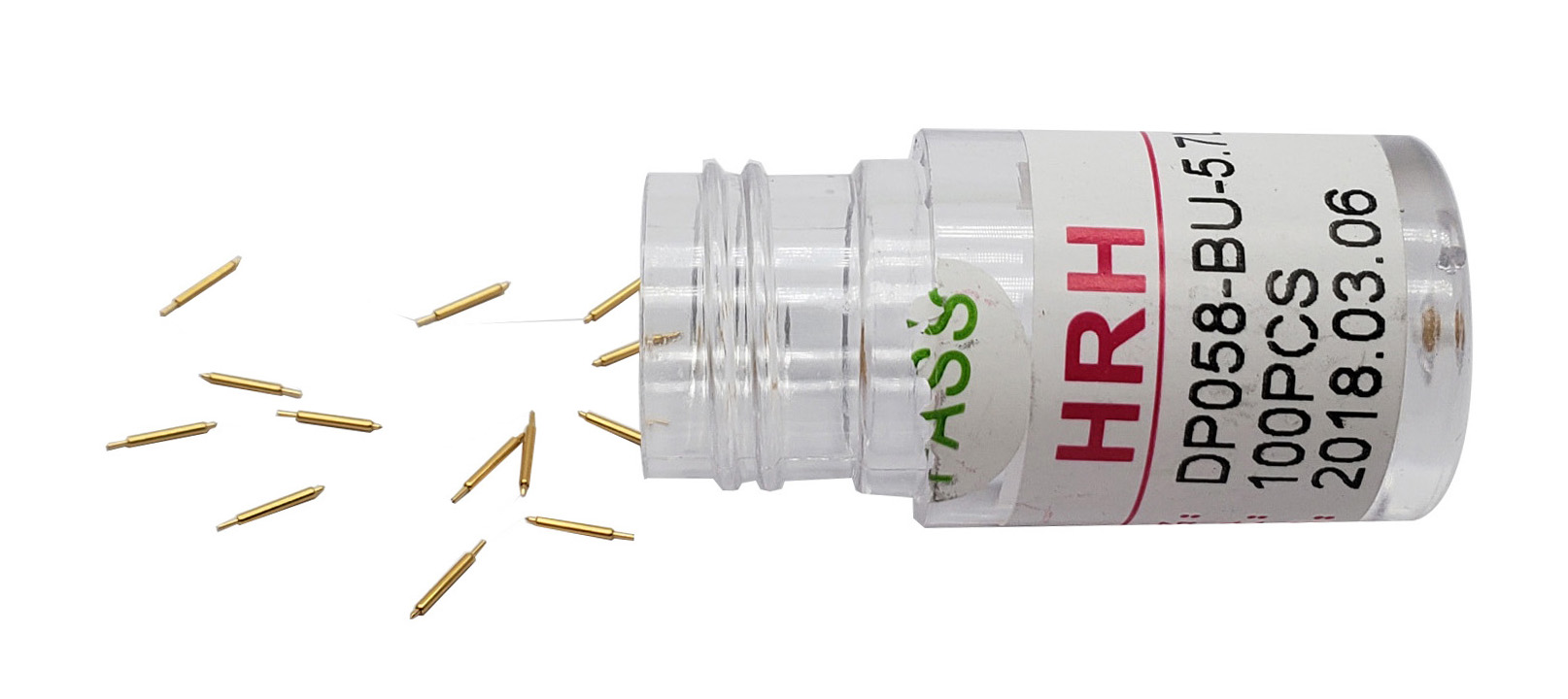

选型优先**半球头、圆弧皇冠头、爪型针头,面接触分散压强;禁止用尖角细针直接接触锡球。需要高频、射频测试场景,选用低电阻、低弹力的 BGA 双头探针。

2. 严格管控探针共面度,做好入厂校验

针板加工选用高精度基材,探针组装后做全阵列共面度检测,公差控制在 ±0.02mm 以内;

新针上线、换针批次,必须用标准 BGA 治具块试测,高点探针单独筛选剔除,对于超大阵列 BGA,可分区弹力匹配,减少高低差带来的受力失衡。

3. 优化治具下压、压板与支撑结构

- 下压机构增加油压 / 橡胶缓冲,降低下压速度,消除冲击;优先平行下压结构,避免铰链翻盖偏载;

- 压板采用软质耐高温缓冲垫,压力均匀分布在芯片封装本体,不要让压力集中在锡球区域;

- BGA 正下方增加仿形支撑,支撑点密布、等高,限制 PCB 弯曲量,消除弯曲带来的剪切应力;

- 优化导向定位,减小 X/Y 向间隙,保证探针垂直接触锡球,杜绝斜顶、侧向刮擦。

4. 建立标准化探针维护机制

制定定时点检计划:

1. 按产量周期,用无尘擦拭 + 专用清洗片清洁针尖助焊剂、锡渣;

2. 定期抽检针头外观,出现毛刺、变形、锡料堆积立刻更换;

3. 建立探针寿命台账,到寿命批量更换,不要等到接触不良再处理;

4. 每次换针、换针板后,复测接触电阻 + 抽样检查锡球压痕深度。

5. 工艺边界管控,区分常温与高温老化

高温老化测试,锡球软化,压力需要再下调;来料增加 BGA 翘曲、锡球高度抽检;受潮芯片先做烘烤除湿,再上测试工位;同时限定单颗芯片的重复测试次数,避免多次反复压入造成累积损伤。

 6. 验证手段:从外观到可靠性闭环

改善后不要只看测试良率,增加抽样检查:

- 显微镜观察锡球压痕:压痕均匀、浅而圆滑为合格,凹陷过深、边缘崩裂、划痕直接判不良;

- 重点批次可做 SAM 超声扫描,排查肉眼不可见的内部微裂纹;

- 小批量验证后回流焊,跟踪焊接良率,确认隐性损伤已经消除。
