高频射频探针，5G 雷达测试选款要点

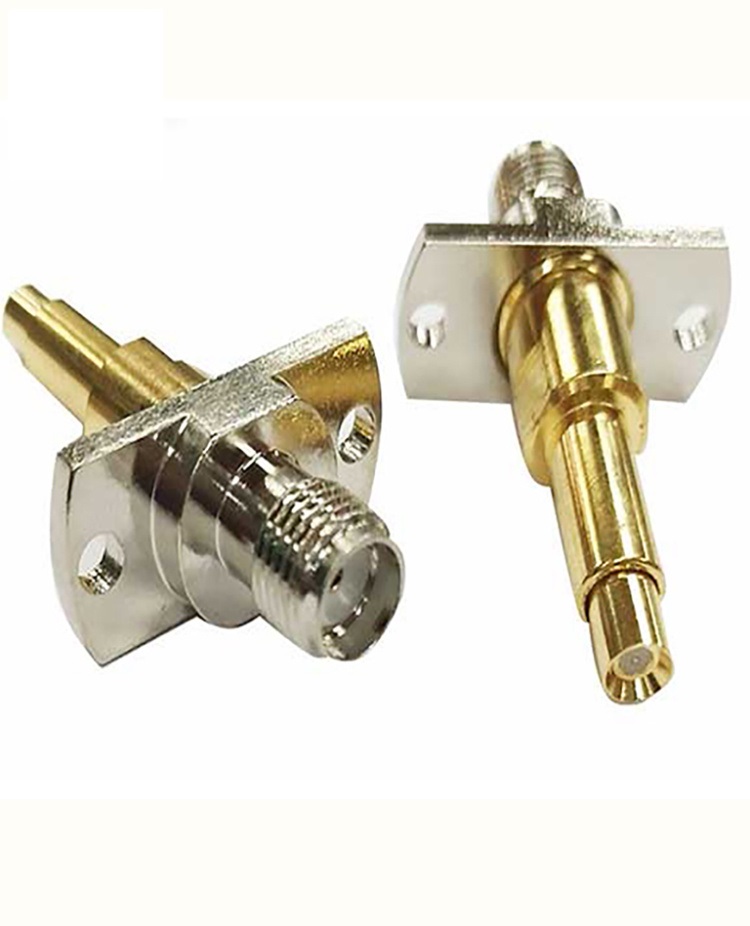

在 5G 通信、车载毫米波雷达的研发与量产测试中，射频探针是信号接入的第一道关口。和普通 ICT 弹簧探针不同，高频毫米波场景下，微小的阻抗偏移、额外损耗、接触不稳定，都会直接造成 S 参数、EVM、测距灵敏度、天线方向图等指标失真，出现数据漂移、复测不一致、误判良率等问题。很多工程师选型时只看频率，忽略阻抗、针尖结构、焊盘适配、校准配套，最终在产线和实验室反复踩坑。

一、先明确测试频段，预留频率余量

5G 雷达主流分为 Sub-6G 与毫米波 FR2 频段，车载雷达集中在 24GHz、77GHz、79GHz，更高规格方案可达 110GHz 及以上，选型第一原则：探针标称最高工作频率必须高于实际测试频段，不能卡频点选用。

毫米波波长极短，探针内部同轴结构、介质、针尖寄生电容电感随频率快速恶化，接近上限频段时，驻波、插入损耗会急剧变差。例如长期稳定测试 77GHz 雷达芯片，优先选择 DC-80GHz、DC-110GHz 规格探针，而不是刚好 77GHz 的型号。

同时区分两类场景：芯片晶圆在片测试、雷达模组 PCB 板级共面波导测试，二者对探针的同轴屏蔽、过渡段设计要求完全不同，不可直接混用。

二、电气性能核心三指标：阻抗、插损、驻波（VSWR）

5G 射频系统统一标准阻抗为 50Ω，这是高频探针最基础的底线。全频段阻抗漂移越小，反射越低，雷达发射功率、接收噪声系数测试才真实可信。

1. 插入损耗：代表探针本身的信号衰减。毫米波频段损耗天然更大，选型重点看目标频点典型值，而不是低频参数。同频率下，损耗越低，系统动态范围余量越大，适合雷达小信号接收链路测试。

2. 驻波比 VSWR / 回波损耗：驻波直接反映阻抗匹配好坏。5G 雷达测试，建议目标频段 VSWR 控制在 1.3 以内；高精度研发场景，优选≤1.2。驻波过大，信号大量反射，不仅测试不准，大功率发射测试时还存在损伤雷达射频前端的风险。

3. 接触电阻：并非越低越好，重点看重复性。金焊盘常用铍铜镀金针尖，铝焊盘适合钨硬质针尖，防止铝氧化粘针、接触电阻逐次漂移；稳定的接触电阻，才能保证批量复测一致性，是自动化 ATE 产线的刚需。

三、排布形式与 Pitch 间距，匹配焊盘结构

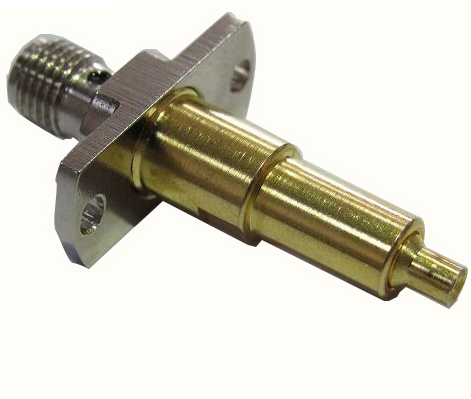

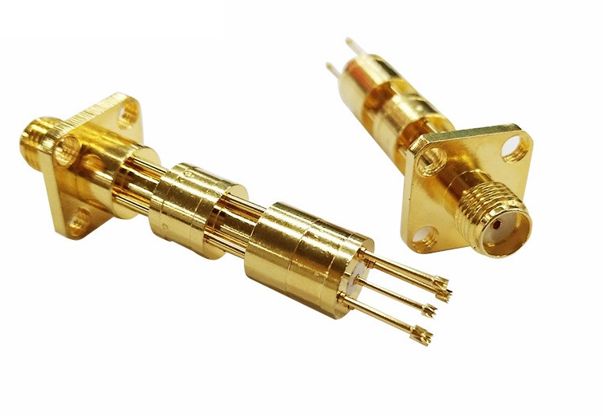

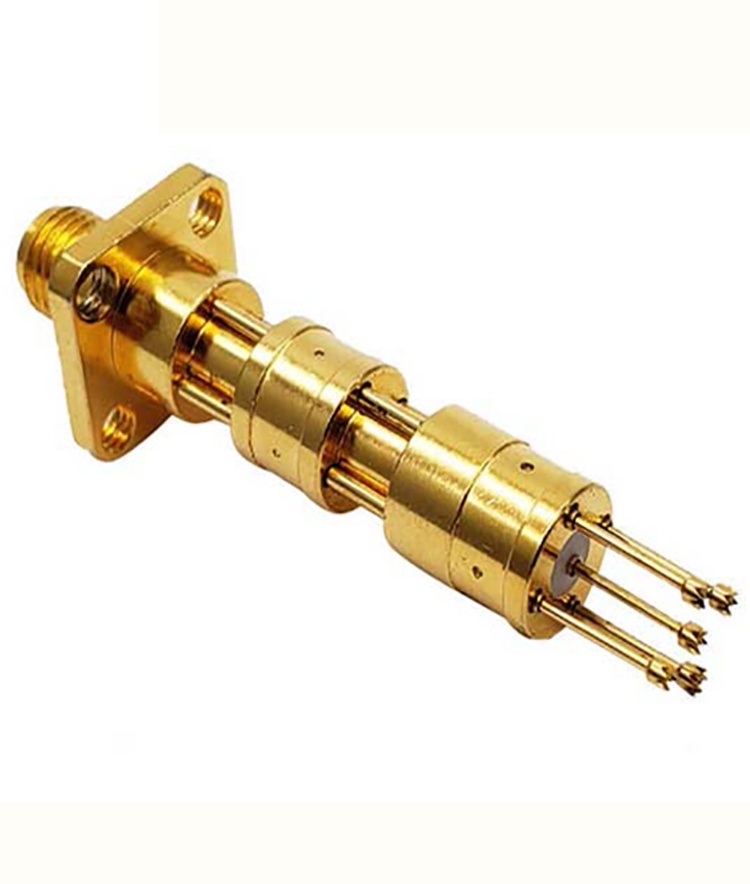

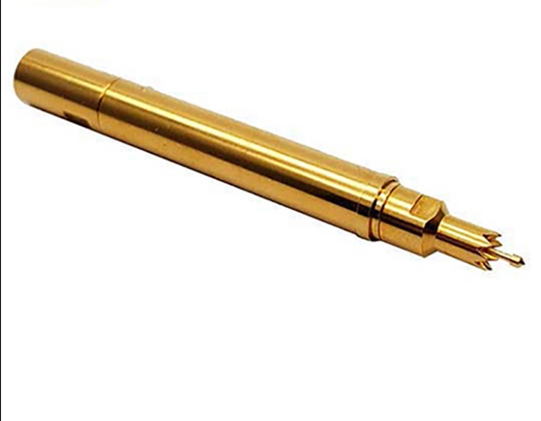

GSG（地 - 信号 - 地）是 5G 雷达单端射频测试最通用结构，两侧接地针就近提供回流路径，抑制串扰、降低共面波导的辐射泄露；差分雷达信号、平衡器件，则选用 GSGSG 四针差分探针，保证差分阻抗平衡，避免模式转换噪声干扰相位、时延测试。

Pitch（针间距）是高频选型高频踩坑点，指相邻针尖中心距，必须和 DUT 焊盘图纸严格对齐。间距偏大接触不到焊盘；间距偏小，地针和信号针短路，直接烧毁雷达射频通道。常规晶圆探针 Pitch 覆盖 50μm~300μm，车载雷达模组 PCB 常见 150μm、200μm、250μm 规格，高密度 Mini Pad 需要定制小间距方案。

另外注意针尖形态：ACP、Infinity、Picoprobe 三类主流针尖结构，ACP 结构耐用性强、成本适中，适合板级量产；高精度晶圆表征优先低寄生的专用针尖结构。
