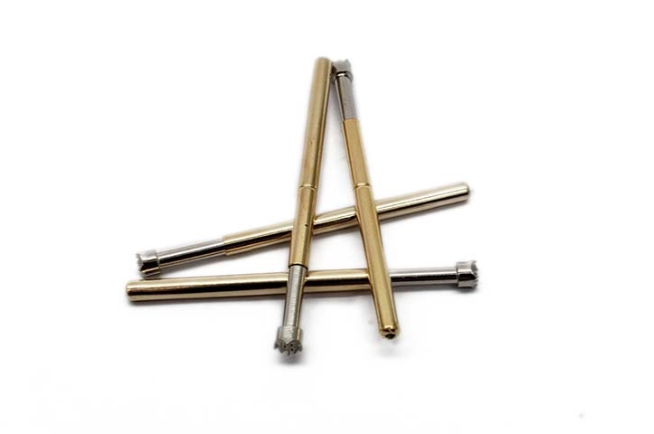

P125-H梅花头弹簧顶针的参数介绍

P125-H 梅花头弹簧顶针是 PCB 测试、ICT 测试及测试架治具中的常用精密连接元件，凭借稳定的导电性能与可靠接触设计，广泛应用于电子制造测试环节。

一、核心尺寸参数

头部规格：2.5mm 九爪梅花头，头部长度 2.0mm。

针杆直径：2.02mm，总长 33.35mm。

适配钻孔：2.4mm，最小测试间距 3.18mm。

工作行程：最大 6.5mm，适配常规测试压缩需求。

二、材质与电气性能

材质配置：针管与套管采用黄铜管镀金，弹簧为不锈钢线，针头为铜质，兼顾导电性与抗氧化性。

额定电流：5A，满足常规电路测试负载需求。

接触电阻：≤50mΩ，导电稳定，信号传输损耗低。

接触弹力：180g，平衡接触可靠性与工件保护，避免损伤焊盘与端子。

三、设计特点与应用场景

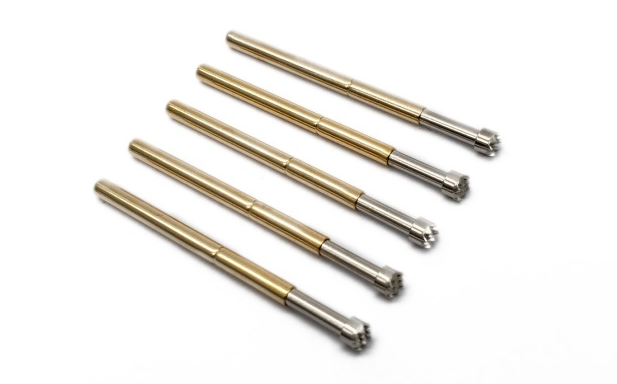

P125-H 的九爪梅花头设计，接触面积大、抓附力强，可适配长导脚、端子、绕线柱及不规则焊垫的测试。镀金层耐磨抗氧化，适合高频次测试工况，广泛用于 PCB 线路板测试、ICT 治具、电子元件导通检测等场景，是高可靠性测试的优选顶针型号。
