在 ICT、FCT 功能测试治具领域，常规探针方案多采用针套压入治具针板，再通过背面 PCB 走线或者人工焊线转接，而带线针套测试探针，将导线预先压接 / 焊接在针套尾部，探针装入针套后，信号直接通过预接导线传输，省去针板 PCB 布线环节，是高密度测点、异形产品、小间距 PCB 测试治具的优选方案。
一、带线针套基础结构与工作原理

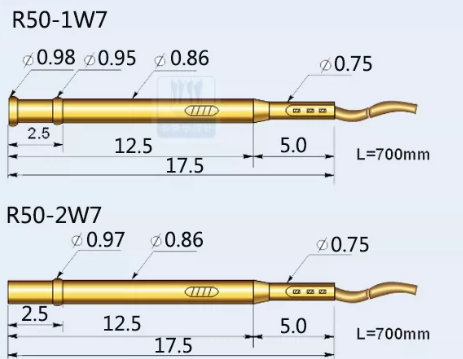

带线针套由针套本体 + 预压导线 + 弹簧探针三部分组成。针套尾部采用压接爪结构，把导线牢固锁合在针套管壁，形成稳定电气连接；探针从针套头部装入，下压时探针柱塞压缩内部弹簧，针头接触被测 PCB 焊盘，电流 / 信号路径：被测点→探针→探针针套→尾部预接导线→测试机接口板。
区别于普通针套：普通针套尾部无导线，需要在针板背面焊线或者依靠针板 PCB 走线；带线针套出厂自带导线，针套压入针板后，直接牵引线材向后布线，针板只承担定位固定作用，不负责导电，完美解决高密度测点下针板布线困难的痛点。

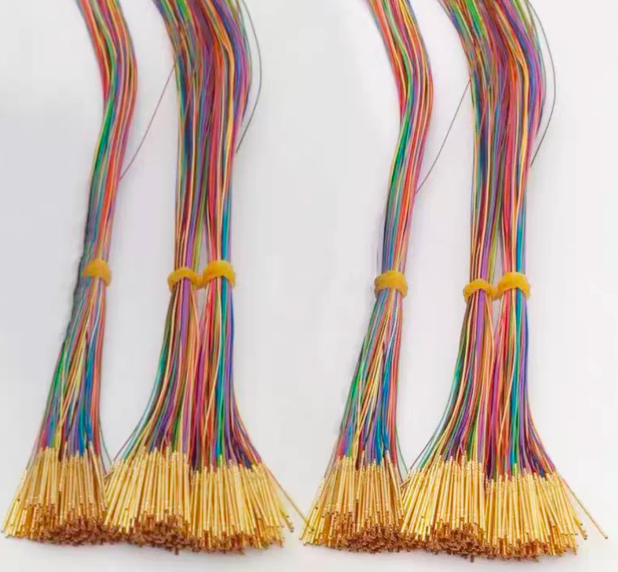

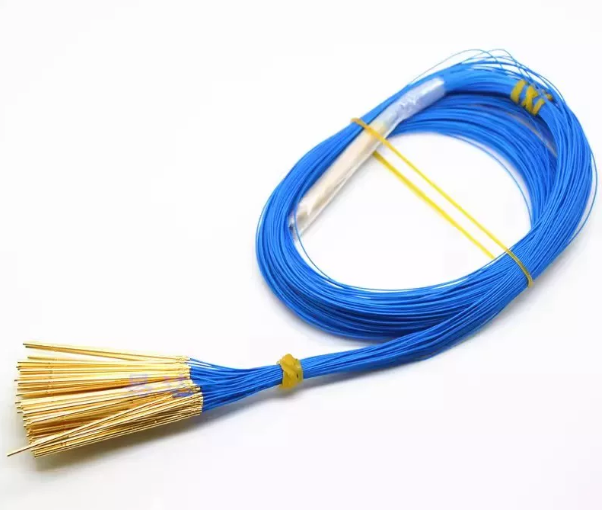

导线一般选用多股镀银 / 镀锡铜线，搭配绝缘皮，可按需求定制线长、线径、颜色，小间距型号多使用细径漆包线，大电流场景选用粗线规导线，适配导通、耐压、Kelvin 四线测试等多种测试需求。
二、带线针套在治具布线中的核心优势
1. 适配超高密度测点，突破针板布线极限
当 PCB 测点间距很小，比如 0.5mm、0.8mm 微间距，针板钻孔排布密集，背面 PCB 走线空间不足，常规针套方案极易出现走线打架、短路。带线针套无需针板导电，钻孔只用来固定针套，所有信号依靠独立导线向后引出，测点排布自由度大幅提升，适合芯片烧录、FPC 软板、微型模组测试治具。
2. 降低治具加工难度，缩短交期
传统针板需要单独做 PCB 线路、开窗、焊盘，加工周期长；带线针套治具针板仅为绝缘定位板（环氧树脂板 / 电木板），只需要钻孔、开槽，省去 PCB 制版工序，治具加工成本更低、交付更快，多品种小批量测试项目优势明显。
3. 信号路径短，接触电阻稳定，减少干扰
导线直接连接针套，减少针套到 PCB 焊盘这一层转接节点，降低转接接触电阻，减少虚焊风险；高频、微小信号测试场景，合理规划导线走向，可降低寄生电容与电感，提升测试稳定性，减少误报、假开路问题。
4. 维护更换便捷，单点独立
每一组探针 + 带线针套是独立信号通道，单点出现不良时，可单独抽出探针 / 针套组件更换，不会影响周边线路；维修时不用拆解整块针板线路，故障排查效率更高
三、治具布线实操规范（工程重点）
1. 前期针板设计与针套安装
- 针板材质优先选用绝缘性能好、不易变形的环氧板，严格按照针套外径加工钻孔，孔公差控制，保证针套压入牢固，不松动、不歪斜。
- 安装顺序：先穿线，后压入针套，借助穿线工具，把尾部导线从针板正面穿过钻孔拉至背面，再将针套压入针板孔位。如果先压针套再穿线，细导线容易拉扯断线、损伤针套压接端子。
- 压入力度控制，避免针套管壁变形导致探针卡针、压缩不顺；严禁焊锡、助焊剂流入针套内部，防止弹簧卡死、探针无法回弹。
2. 导线布线、分束与固定
1. 走线预留余量：线材预留少量松弛量，不要完全拉直紧绷。治具开合、长期反复下压震动时，拉紧的导线容易在针套尾部压接位置断线；但余量不能过大，避免线材杂乱缠绕。
2. 分组分束、颜色区分：按照信号类型分组，电源、地、模拟信号、高频信号分开线束，使用不同颜色导线区分；线束用扎带、线卡固定在治具背板，扎带力度适中，避免挤压破坏绝缘皮。
3. 信号线隔离：微弱模拟信号、Kelvin 测试线，尽量远离大电流电源线、继电器控制线，减少电磁串扰；平行长距离走线尽量避免，必要时分层走线。
4. 弯折半径管控：导线弯折不能小于最小弯曲半径，反复弯折位置做好保护，避免铜丝断裂，出现间歇性开路不良。
3. 末端转接
所有导线末端统一引至治具转接板 / 牛角座、端子排。剥线长度统一，焊接牢固，焊点圆润；焊接完成后做导通全检，逐点验证通断与接触电阻；高压测试工况，相邻裸露端子之间增加绝缘隔离、热缩管防护，防止爬电短路。
四、选型要点，匹配测试工况
1. 按测点间距选型：微间距（≤1.0mm），选用细径带线针套，漆包线方案；标准 ICT 测点（≥1.27mm）常规带线针套。
2. 电流负载匹配线规：大电流测试，必须升级粗线导线，核算导线温升，避免长时间通电发热烧线；普通导通测试选用细线即可。
3. 探针配套：探针必须和针套规格匹配，关注针头头型、弹簧弹力、工作行程，遵循 2/3 压缩原则，保证稳定接触，同时避免压坏被测器件焊盘。
4.环境选型：高湿、耐压测试场景，导线绝缘层选用耐高压材质；频繁量产测试，优先选用压接式带线针套，压接结构比单点焊接更耐震动、寿命更长。
五、布线阶段常见问题与故障排查
1. 间歇性开路、接触不稳
大概率是针套尾部压接处线材拉扯受损，或者线材弯折处铜丝断裂；其次是探针卡滞。排查：轻拉导线，检查针套根部线材，查看探针回弹是否顺畅。布线时预留松弛量、固定线束，可预防。
2. 相邻点位短路
导线绝缘皮破损、线束挤压摩擦破皮；针板孔位毛刺划伤外皮。解决：钻孔去毛刺，线束增加保护套管，固定线束避免相互摩擦。
3. 测试误判，信号漂移
信号线与动力线并行，电磁干扰；导线过长引入寄生参数。优化：重新分束隔离，缩短信号线长度，减少不必要的线材冗余。
4. 探针卡针
压入针套时受力歪斜，或者焊锡流入针套内部卡死弹簧。安装过程禁止在针套头部焊接，压入作业规范管控。
