在 ICT、FCT、半导体 BGA 及 ATE 自动化测试治具中，普通单头探针需要搭配针套、走线，在多层板中转、板对板对接场景下，经常出现空间不足、接触不稳、装配繁琐等痛点，双头顶针探针（双头 Pogo Pin）凭借两端均可独立弹性压缩的结构，成为双向测试、中转互联场景的优选方案，广泛应用于精密电子测试领域。

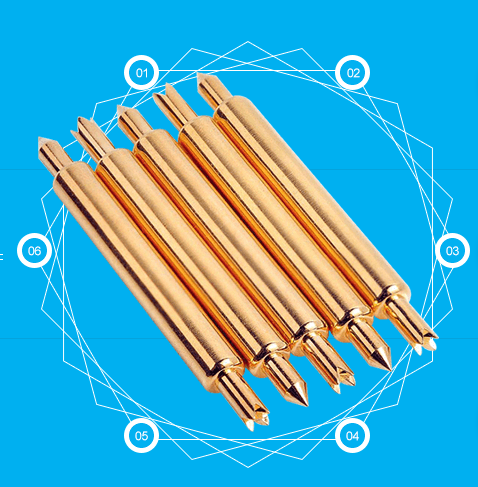

一、双头顶针探针核心结构

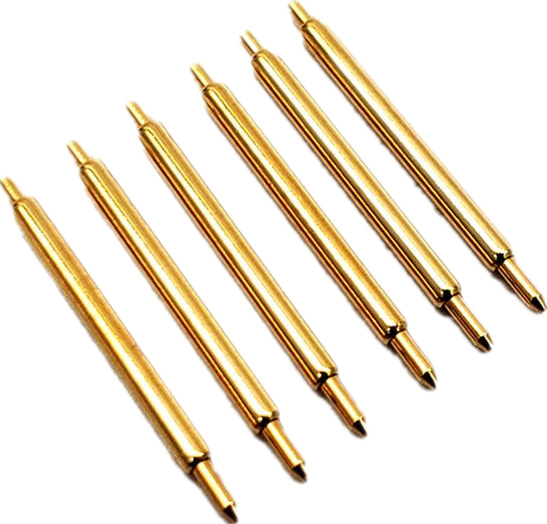

双头顶针分为双头单动与双头双动两种结构，双头双动探针两端都带有针轴与独立弹簧，两端均可压缩，实现双向浮动接触；双头单动仅一端具备弹性伸缩，整体针管通孔设计，表面镀金处理，保障低接触电阻、耐磨抗氧化，可直接压入治具导向孔，无需配套针套，简化治具结构。
二、双头顶针探针的核心优势
1. 双向弹性浮动，适配平行度误差
两端独立弹簧可以分别补偿上下两个接触面的平行偏差、高度公差。压合时两端自适应压缩，单点受力均匀，避免单侧压力过大造成压伤焊盘，也不会因间隙不足出现虚接，大幅提升接触稳定性。
2. 省去针套，精简治具结构，节省排布空间
传统单头探针必须搭配针套固定与导电走线。双头顶针直接卡入治具导向孔，一根探针充当上下层信号桥梁，减少针套物料、钻孔数量，在高密度 Pitch 狭小点位布局中优势明显，尤其适合 BGA、小间距芯片测试治具，缩小治具体积、降低加工成本。
3. 电气性能稳定，兼顾信号与大电流传输
主体采用铍铜材质，表层镀金，接触电阻低，镀层耐磨，循环寿命高。既可以传输高频信号，满足高速半导体测试；也支持大电流导通，适配功率板、电源模块测试，信号损耗小，不易出现跳点、误测问题。
4. 装配简单，维护便捷
压入式安装，无需焊接，更换探针时直接拔插替换，不用重新布线。治具调试阶段，点位更换、版本迭代更高效，缩短治具加工与维修周期，降低产线停机成本。
5. 同轴导通，减少信号干扰
探针一体式直通结构，信号路径短，寄生参数小，在高频测试场景下，相比分段走线 + 单头针组合，信号完整性更好，降低串扰，满足高速芯片、射频模块测试需求。
三、双向测试适用场景
1. 治具板中转互联（最主流场景）
多层治具板之间的信号中转，上层接触被测 PCB / 芯片，下层连接测试底板。上下两块板通过双头顶针实现无焊导通，替代 “单头针 + 针套 + 导线” 中转方案，解决多层治具内部走线拥挤、接触不良的通病，广泛用于 ICT、FCT 功能测试治具。
2. BGA、QFN 芯片封装测试
BGA 焊盘在芯片底部，空间紧凑，普通探针排布受限，双头顶针用于芯片测试座、烧录治具，双向弹性接触，适配微小间距焊盘，芯片端与测试 PCB 端同步贴合，保证每一颗焊盘稳定导通，是半导体封装测试的常用选型。
3. 板对板双面同步测试
两块 PCB 上下对压测试，需要同时在上下两面建立电气连接。双头顶针夹在两块 PCB 之间，两端针头分别接触上下板焊盘，一次性完成双向导通测试，适用于模组堆叠、电源板、通信模块的对压测试。
4. ATE 自动化测试、晶圆与半导体测试
ATE 测试机测试板、探针卡中转层，高速信号测试场景。小直径双头探针可实现高密度阵列排布，支持高频信号传输，满足晶圆测试、芯片可靠性测试，可覆盖 5G 射频、高速逻辑芯片测试需求。
5. 模组烧录与老化测试
电池模组、电源模块、蓝牙模组烧录老化治具。在反复压合的产线环境，双头顶针双向缓冲，降低反复压合带来的磨损，持续稳定传输电源与烧录信号，适配自动化产线连续测试。
四、选型注意要点
选型时优先确认探针总长、有效行程、弹力、头型、针径，BGA 微小焊盘优先选尖针、杯头；大电流场景选用加粗针管、加厚镀金层；高频测试需选用低寄生参数规格。同时合理控制压缩量，遵循弹簧 2/3 压缩原则，避免超行程造成弹簧疲劳、弹力衰减，延长探针使用寿命。
