在PCB测试、ICT/FCT功能测试、半导体晶圆测试生产中，很多工厂都会遇到同一个棘手问题：全新的测试探针上机没多久，镀金镀层就出现发白、起皮、磨穿现象，探针接触电阻飙升、测试误判率暴涨，原本标称数万次的使用寿命，实际几千次就彻底报废。
多数人第一时间会归咎于镀层质量差、供应商产品偷工减料，盲目更换更高厚度、更高单价的探针，却发现磨损问题依旧没有改善。大量现场实践证明：90%的探针镀层快速磨损，并非产品品质缺陷，而是探针选型、运行参数、适配工况不匹配导致的人为损耗。选对适配工况的探针，无需增加采购成本，就能让镀层寿命翻倍，彻底解决频繁换针、停机调试的生产损耗。
一：常见误区：别再只靠“镀层厚度”续命
很多生产运维人员存在固有认知：探针镀层越厚，耐磨性能越好、使用寿命越长，于是面对磨损问题，一味从0.5μm镀金升级到1.0μm、1.5μm加厚镀层，但实际落地效果微乎其微。
事实上，加厚镀层只能小幅提升常规洁净工况下的耐磨次数，却无法抵消工况错配带来的高强度损耗。当探针的针头样式、弹簧压力、工作行程、镀层材质与现场测试环境、被测产品不匹配时，再厚的镀金层也会快速磨损、剥落、起皮。
镀层的核心作用是抗氧化、防腐蚀、稳定接触电阻，而真正决定耐磨寿命、抗损耗能力的核心，是探针与现场工况的适配度，这也是多数产线忽略的核心关键。
二：深度解析：四大工况错配，加速镀层报废
探针镀层磨损并非单一机械摩擦导致，而是机械应力、环境杂质、电气参数、接触形式多因素耦合的结果，核心问题全部集中在工况选型错位上。
1. 压力与行程超标：镀层长期超负荷承压
这是最普遍的磨损诱因。每款测试探针都有标准工作行程，行业通用规范为仅使用满行程的2/3有效区间，若下压行程过大、压合压力超标，探针弹簧会长期处于极限压缩状态，产生持续超负荷应力。
频繁超程下压会让针尖镀层持续受到挤压、剪切力，原本光滑致密的镀金层会逐渐出现微裂纹，进而起皮、脱落；同时超压会导致针尖与被测焊盘、触点摩擦加剧，快速磨薄镀层。反之，压力过小会造成接触不实、虚测误判，运维人员反复补压调试，进一步加剧磨损损耗。此外，下压速度超过60次/分钟的高频作业场景，也会大幅加速镀层疲劳老化。
2. 针头样式与被测面不匹配：摩擦损耗成倍增加

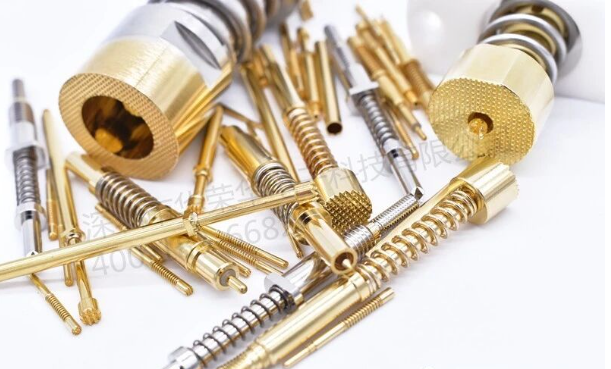

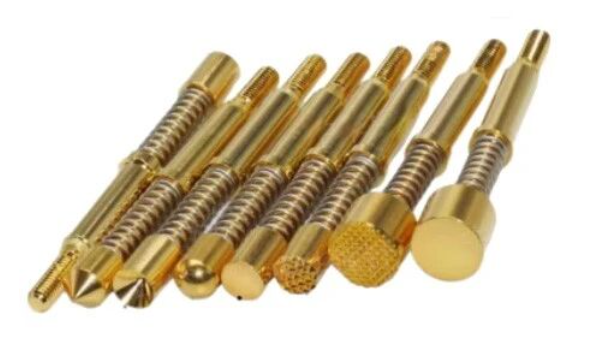

不同被测产品的表面材质、涂层差异极大，针头选型错误会直接造成毁灭性磨损，常规圆头、尖头探针适配洁净裸铜、裸锡触点，但当下多数PCB板采用OSP抗氧化涂层、薄锡层工艺，表面自带绝缘防护膜。

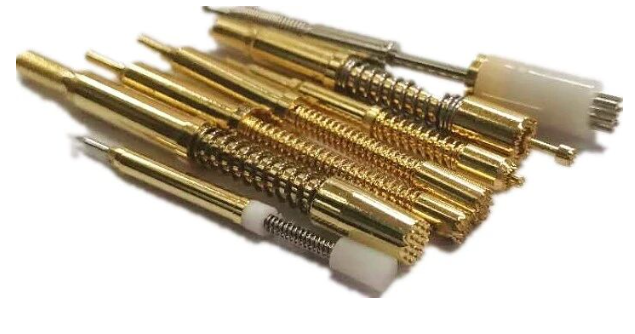

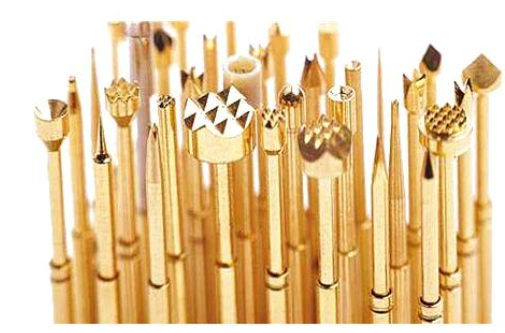

若用普通圆润针头测试带涂层板面，针尖无法穿透绝缘层，只能在表面反复打滑摩擦，不仅接触不良，还会持续打磨镀层；而适配的锐边、刀型针头搭配合理弹簧压力，可轻松穿透板面残留涂层与氧化层，减少无效摩擦，大幅降低镀层磨损。针对密集小间距测试点，针头尺寸选型偏大，也会造成单边受力、偏磨，导致局部镀层快速磨穿。
3. 现场环境杂质污染：硬性磨损+化学腐蚀双重破坏
多数生产车间测试环境并非绝对洁净，板面残留的助焊剂、焊锡渣、粉尘、油污，会牢牢附着在大电流探针针尖表面。探针每次压合测试，杂质都会成为“研磨介质”，对镀金镀层产生持续性硬性划伤，久而久之镀层变薄、露底，失去防护作用。
同时，潮湿环境、腐蚀性助焊剂残留会引发镀层微腐蚀，产生微动磨损与腐蚀氧化叠加效应，形成绝缘氧化产物，不仅加快镀层报废，还会直接导致探针接触电阻飙升，引发测试不良。这种损耗并非镀层质量问题，而是工况适配与日常清洁不到位导致的连锁故障。
4. 电气工况错配：大电流加速镀层老化失效
常规标准探针适配小电流测试场景（10mA左右常规测试电流），若产线用于大电流测试（5A以上），却未选用专用大电流探针，会出现严重工况错配。大电流会引发探针触点电迁移现象，加速镀层金属离子迁移，造成镀层疏松、脱落、烧蚀。
同时，长期大电流作业会让探针针尖持续发热，加剧镀层与基材的结合力衰减，出现起皮、破损，最终导致探针彻底失效，这也是大电流测试工位探针磨损、报废率远高于普通工位的核心原因。
三：精准适配：不同工况对应的探针选型方案
想要从根源解决镀层磨损快的问题，无需盲目更换高端探针，只需根据产线工况精准选型、匹配参数，即可大幅延长探针寿命。结合电子测试行业通用标准与现场实操经验，整理出针对性选型方案：
1. 普通洁净工况（裸铜/裸锡触点、无残留、小电流）
常规PCB裸触点测试、洁净车间环境，无大量助焊剂残留，测试电流≤1A、下压频次中等。选型可选用0.5μm标准镀金探针，搭配圆头、半球针头，严格控制工作行程在额定行程2/3区间，标准弹簧压力即可满足需求，正常使用寿命可达5万次以上，性价比最优。
2. 带涂层板面工况（OSP板、薄锡板、有氧化层）
针对带抗氧化涂层、表面轻微氧化的PCB板，优先选用锐边针头、刀型针头探针，搭配中等偏大弹簧压力，可稳定穿透表面绝缘层，避免针尖打滑摩擦。镀层建议选用1.0μm加厚镀金层，提升抗摩擦、抗腐蚀能力，杜绝镀层快速磨损。
3. 高污染工况（助焊剂残留多、粉尘大、潮湿环境）
波峰焊后、回流焊后测试工位，板面杂质多、环境潮湿，优先选择耐磨镍金复合镀层探针，镀层致密性更强，抗腐蚀、抗研磨能力远超普通镀金层。同时选用不易积垢的细针头结构，减少杂质附着，搭配定期清洁保养，可大幅降低磨损速率。

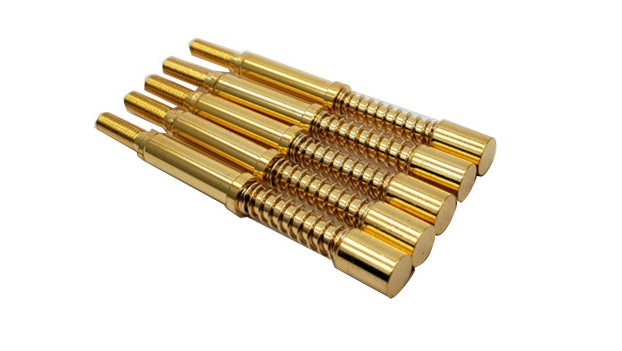

4. 高频、大电流严苛工况
下压频次≥60次/分钟的高速测试、电流≥5A的大电流测试场景，必须选用专用高频大电流探针，采用低应力电镀工艺镀层，避免高频受力导致镀层起皮脱落，同时强化针头基材强度，抵抗高频摩擦与电流烧蚀，适配高强度作业工况。
四：长效运维：3个细节杜绝镀层非正常磨损
选对工况适配的探针后，配合简单的标准化运维，可进一步规避损耗，让探针寿命最大化：
1. 严控运行参数：全程遵循2/3有效工作行程规范，杜绝超程、超压下压，保证探针垂直伸缩，杜绝偏斜受力造成的单边磨损。
2. 定期清洁除垢：每日班前、班后使用无尘布、专用清洁剂擦拭针尖，清除残留助焊剂、焊锡粉尘，避免杂质长期研磨镀层，从源头减少硬性磨损。
3. 分区适配管理：不同测试工位、不同被测产品严禁混用探针，洁净工位、污染工位、大电流工位探针单独分类使用，避免工况错配导致的快速损耗。
